Bonjour,
Premier essai de fabrication de wagons en impression 3D.
Il s’agit de la copie de la caisse d’un vieux wagon plat Jouef des années 90. Il est ici monté sur des boogies Jouef de récup.
Thomas
4 « J'aime »
Suite de la conception des wagons avec la création de boogies type Y25 equipé d’un boîtier NEM pour attelage.
Voici le wagon monté avec ces 2 boogies Y25.
Le wagon pèse 27 g avec ces 4 essieux métals.
Les premiers essais de roulement à vide sont concluants.
A bientôt
Thomas
4 « J'aime »
Très sympa, c’est de l’impression par filament, n’est-ce pas?
Est-ce que tu as envisagé d’imprimer les tampons séparément et à une autre angle afin d’avoir plus de résolution?
1 « J'aime »
Bonjour Thomas,
Chapeau comme 1er essai. Et c’est quoi comme matière première qui est utilisée, plastique ? Résine spéciale ?
Manu
1 « J'aime »
Bonjour à tous,
Merci pour vos commentaires positifs.
Le wagon est en effet réalisé en filament de PLA basique.
Pas pour l’instant car je n’en suis qu’au stade des premiers tests mais c’est en effet une piste d’amélioration possible.
A suivre
Thomas
Bonsoir,
Petit essai de mise en couleur.
Le marron n’est pas la bonne couleur, il manque cruellement de rouge mais confinement oblige, je fais avec ce que j’ai en stock.
Thomas
2 « J'aime »
Bonjour,
Apres ces premiers essais concluants sur un wagon plat, je me suis lancé dans une construction plus imposante mais qui me tient à cœur pour mon reseau : un wagon porte conteneur Sgnss 60’.
Je me suis fortement inspiré des plans disponible sur le site du fabricant de wagons Greenbrier.
Voici les photos du premier essai.
Plusieurs défauts sur cet essai :
- le châssis n’est pas assez rigide au niveau des boogies et se déforme
- les tampons ne sortent pas correctement, ils devront être imprimés à part puis coller
- les axes des essieux sont trop fragiles
Bref, je vais devoir retravailler un peu la conception mais les proportions sont bonnes ce qui est le plus important pour moi.
A suivre
Thomas
6 « J'aime »
Bonjour Thomas , bonjour à Tous
Oui, les progrès et la qualité d’impression des équipements ont bien progressé.
Voici un exemple d’un wagon au 1:32 réalisé par mon ami Xavier à partir d’un kit Mirotrac impression 3D
Nous avons commandé deux kits de wagon Rils ( wagon à bâches coulissantes)
La construction a débuté
L’intérêt de ce type de construction est financier et personnel en réalisant des wagons qui n’existent pas en productions industrielles et pour un coût très faible
Bonne continuation
4 « J'aime »
Bonjour,
Reception ce jour de ma modeste commande (
@Julaye ) …
De quoi faire quelques wagons !!!
Thomas
ahahah
Heureusement j’en ai récupéré quelques uns aussi lors d’un achat de wagon citerne sur le forum, je dois les mettre en valeur près de l’atelier.
Tu as trouvé ce lot sur la baie ?
Oui, tout a fait…
Un achat à un vendeur américain expédié depuis la Chine !
La World Company version HO !
Thomas
Bonjour à Tous
Je profite de la progression de la décoration du kit wagon plat à bogies type Res SNCF pour vous donnez une adresse de réalisation de décalques inscriptions SNCF à façon
http://www.modellbahndecals.de/

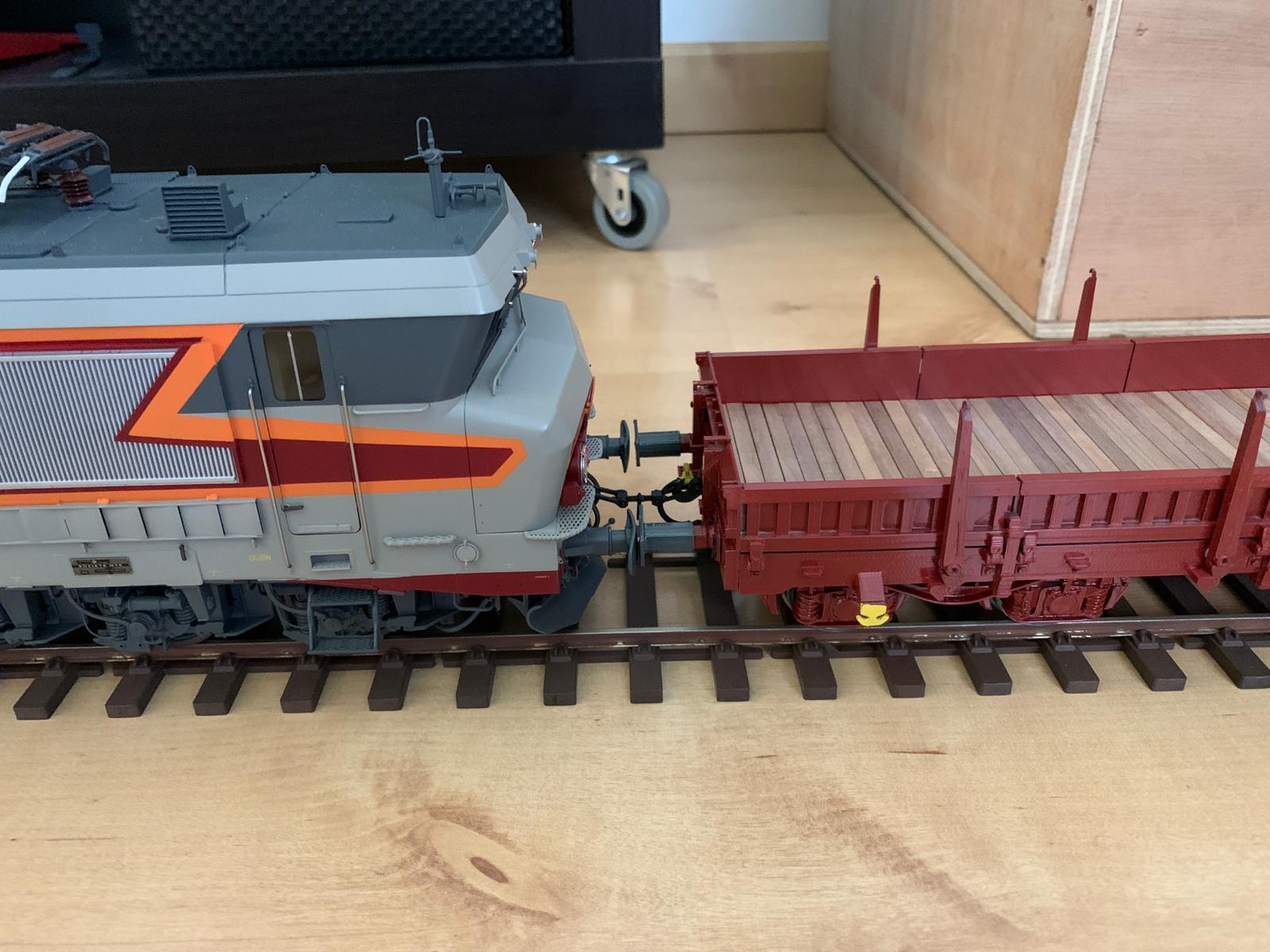

Voilà ce que cela donne sur le Kit Mirotrac du wagon Res SNCF , échelle 1:32
En construction également à l’échelle 1:32, deux wagons Rils SNCF
3 « J'aime »
Merci Jérome pour le tuyau !
Je note dans un coin l’adresse pour plus tard.
Thomas
Bonjour,
Voici le troisième wagon tout droit sorti des ateliers, un plat Rs.
Plusieurs contraintes techniques nouvelles sur ce wagon en raison de l’absence de boogies.
A rapporter en plus, les tampons, les detailages des moyeux, des ridelles…
A suivre
Thomas
1 « J'aime »
Je vais bientôt passer commande
1 « J'aime »
Je ne suis pas sur que mes réalisations sont à la hauteur des exigences de Mlle PELERIN !!!
Dans une autre vie, je me lancerai dans la commercialisation de ces wagons… Vu leur prix de revient très faible, ça doit être jouable…
Thomas
1 « J'aime »
J’aimerai avoir plus de 2 mains pour applaudir très fort face à toutes ces réalisations.
Chapeau bas !!!
1 « J'aime »
Bonjour,
Nouvelle conception de wagons en impression 3D pour agrandir mon parc matériel.
Conception sur la base de wagons citernes
de chez REE.
L’original
Et les deux ensembles.
Encore quelques ajustements sont à prévoir et surtout le rajouts de detaillages comme les échelles, passerelles et rambardes.
Thomas
4 « J'aime »
Bonjour Thomas
Trés belle réalisation
Sans indiscrétion, tu utilises quel type d’imprimante, filament ou résine ?
Tu as effectué des finitions sur la citerne ? car elle est superbe !
Amicalement
Bernard
2 « J'aime »
Bonjour Bernard,
J’ai une imprimante à filament. (Ender 3 pro). Filament basique de chez A… en 1.75 et buse de 0.4 mm. En passant avec la buse de 0.2, on gagnerait en finesse mais le temps d’impression augmenterait considérablement.
Pour ces photos, aucune finition (ponçage…) ni coloration. C’est une version V1 pour valider la forme et le comportement sur les voies.
Thomas
