hello nouvel achat , j ai trouvé un ensemble pont transbordeur plus remise etc pour pas cher sur 2eme main , pile poils se qu il nous manquait . une fois restauré et le tout fonctionnel l ensemble ira a coté de la rotonde du coté droit ou je pensait deja faire une annexe par la suite. je recherche la telecomande du pont si quelqu un en vend une ou a une idée pour le faire fonctionner sans

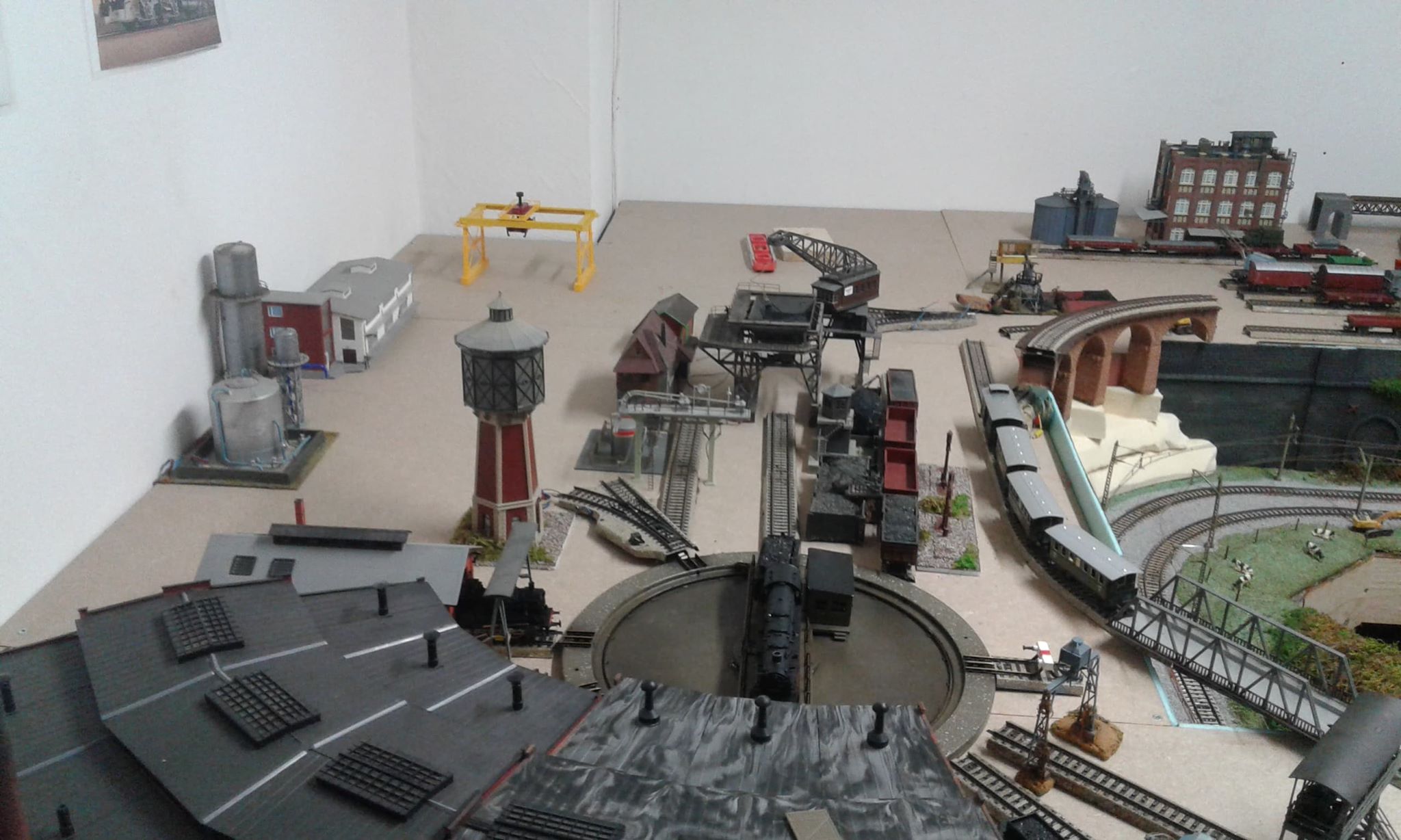

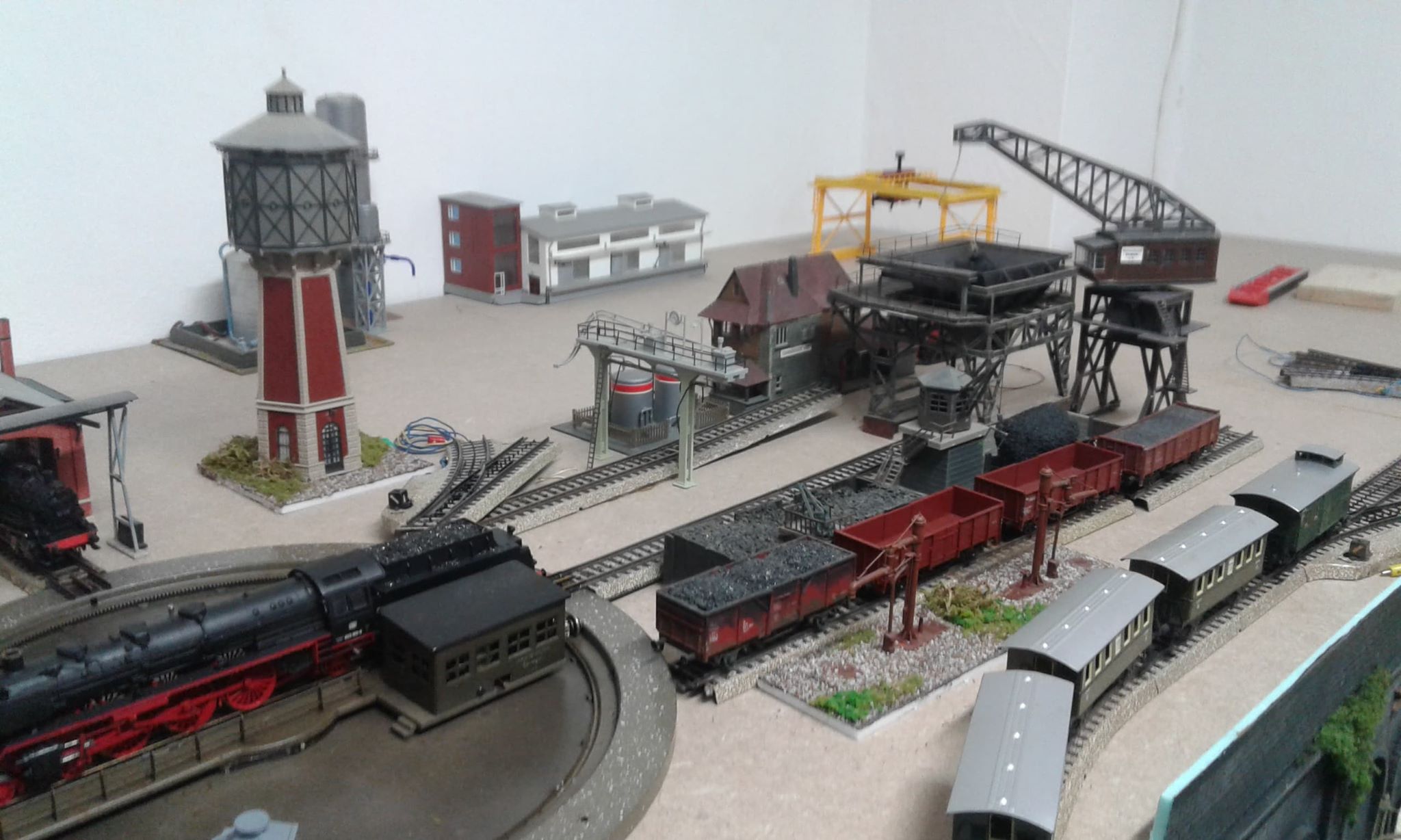

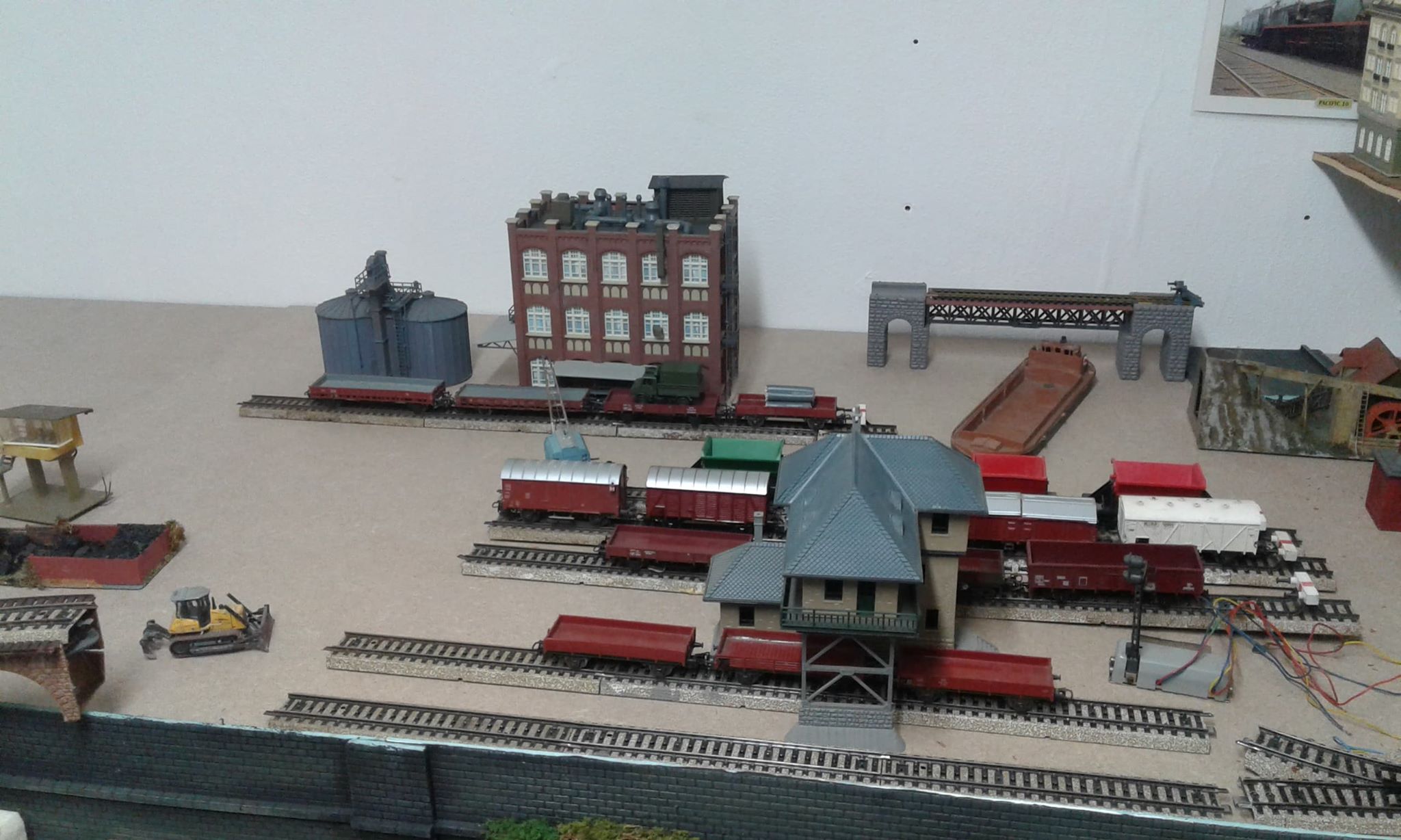

voici les photos dans l etat actuel apres l achat, la catenaire est en mauvais etat tout dois etre remplacé
Sinon ce document montre comment utiliser ce pont avec un k84 (page 3 en Anglais, mais les schémas se comprennent): lvfocus.com/docs/marklin%207294.pdf
Amicalement, Bernard.
Désolé, je viens de lire ta réponse, tu es en analogique!
oui je suis en analogique et je me demandai si il y avait moyen de commander le pont en faisant un montage avec des bouton poussoir, si quelqu un a deja testé ou sais m expliquer l interieur de la telecommande
Le pupitre reste simple, mais nécessite quelques composants électroniques.
Il faut un redresseur (Märklin monte un de 1.5A, mais 1A doit suffire) et une résistance de puissance de 24ohm (au vu de sa taille je dirais une puissance de 2W) pour fournir une tension DC qui baisse un peu par rapport au 16V AC redressé.
Les bornes 1 et 3 sont alimentée en permanence par cette tension DC, dans une polarité ou l’autre en fonction du sens de déplacement. Pour cela c’est un inverseur en montage classique à 6 bornes, ou alors la variante de Märklin avec le k84. Pour commander le départ d’une voie c’est un contact temporaire entre les bornes 2 et 3 qu’il faut réaliser, par exemple au moyen d’un bouton poussoir. Sur le montage à k84 c’est l’utilisateur qui est responsable de l’effet temporaire en actionnant rapidement la touche rouge après la verte sur le 2ème contact…
A noter que le schéma de Märklin est faux puisqu’il manque encore et toujours la résistance de puissance pour éviter de cramer le moteur.
Ce n’est pas les images du pupitre qui manque sur le net.
Non en analogique!! D’ailleurs la commande en numérique reste de l’analogique c’est juste les interrupteurs qui sont remplacé par les contacts de relais commandés par la partie numérique.
J’ai juste fait une analogie avec le schéma en numérique car c’est celui que l’on retrouve le plus facilement et qu’il a été mentionné plus haut.
