Ca ne m’explique pas comment augmenter les positions de départ et d’arrivée avec une MS2 car il me faut un pivotement à 45° et j’en suis à peine à la moitié.
En revanche, de décodeur DCC n’est finalement qu’un simple décodeur. J’ai donc imaginé créer une adresse de locomotive fictive avec les réglages d’une loco.
Aucune locomotive sur le circuit, comme pour paramétrer une nouvelle loco nommée CV dépot.
Et ensuite jouer sur les réglages de vitesse maxi (pour la position) et d’accélération et la vitesse de mouvement.
Bonsoir Manu
Le “Parcours” du Servo se règle avec le CV 3, 4, 5 ou 6 selon qu’il s’agit du servo 1, 2, 3 ou 4 (sur quelle prise le servo est-il branché.
Sur la MS2, il faut que l’article soit configuré en DCC, ce que vous avez probablement déjà fait
Il faut ensuite créer une loco fictive en DCC avec la même adresse
Alors que cette loco (fictive) est sélectionnée, choisir “programmer le CV”
Indiquer l’adresse du CV (Ici 3 pour le servo 1 dans votre cas)
La MS2 essaie de lire la valeur actuelle du CV et va proposer d’y écrire une nouvelle valeur.
Je n’ai pas vérifié personellement mais ceci vient d’une vidéo Märklin sur le sujet (en Allemand)
J’y arrive pas, ca me prend le chou ! le décodeur chauffe.
Et maintenant, il n’est même plus détecté par la MS2
Je me doutais qu’un signal mécanique allait être une galère sans nom.
je sens que ce carré violet va finir dans une poubelle.
Bonjour Manu
Je ne sais pas si ça pourra vous aider mais mes quelques servos (8) sont commandés par des ESU Switch Pilot Servo. Cela fonctionne très bien et bien sur, vous le savez, chaque servo a un réglage indépendant de la vitesse, de la position du point extrème 1, de la position du point extrème 2
Ces 3 réglages pour chaque servo peuvent se faire localement (par les boutons et l’afficheur sur le décodeur), soit à distance par commande de CV. Oui les CV c’est possible avec une MS2 mais bien moins pratique qu’avec une CS3.
Le décodeur pour 8 servo coute 43€ chez Lippe
Il est très bien et très pratique MAIS le mode d’emploi est en Allemand ou en Anglais
Pour ma part, je me sers de servos “tout venant” (Chine) dont le cout est de 2 à 3€ pièce.
Ils servent à mon Faller Car System: arrêt des voitures, déviations, et pour l’ascenceur à scories.
Voici l’ascenceur à scories
[Marklin Rocrail Vidage fosse à piquer -
Et la commande du Faller Car System (Stop et déviation sur un pont (ici vu renversé pour essais

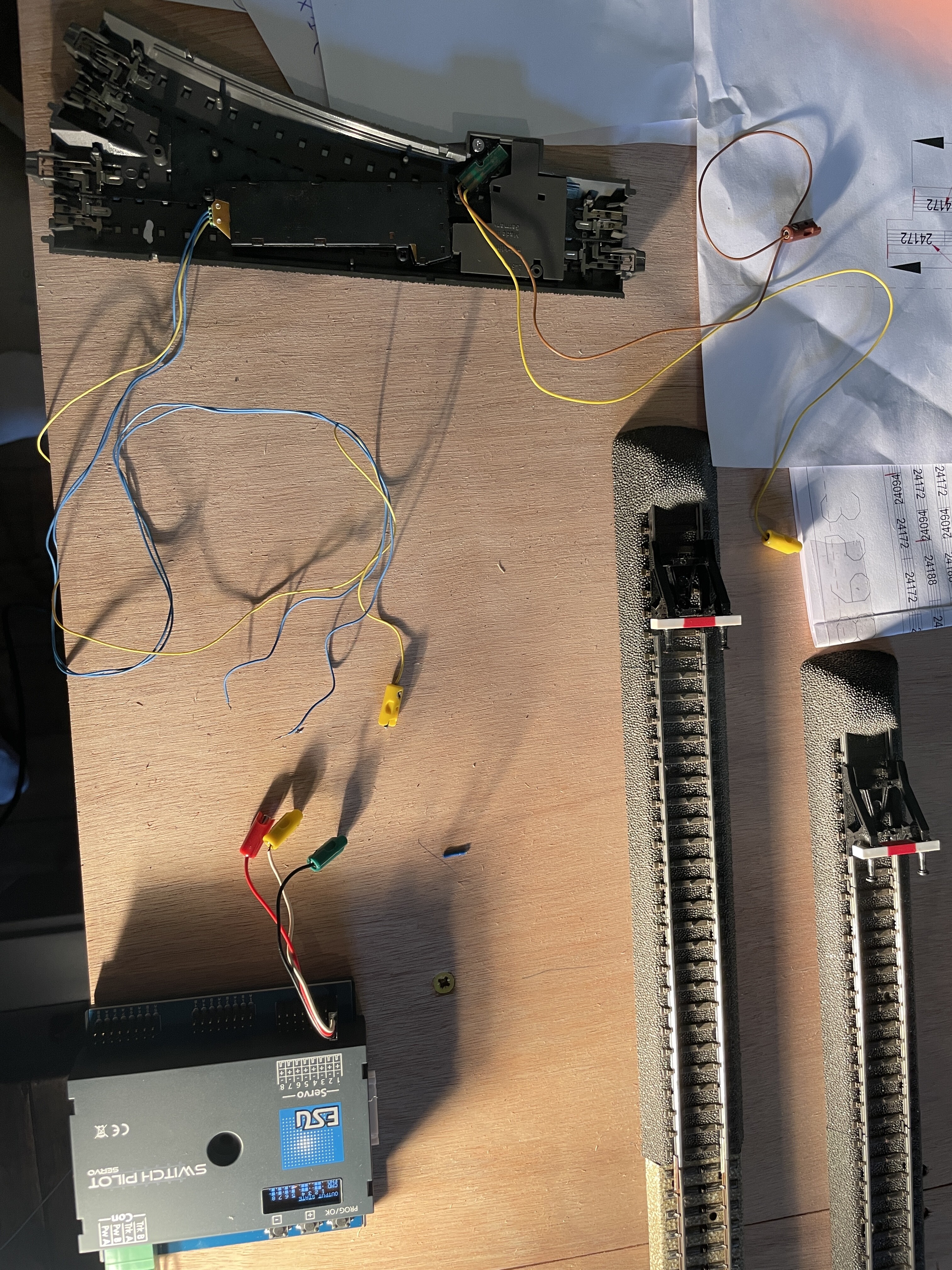

J’ai acheté l’ésu switchpilot 3 servo pour digitaliser des aiguillages 2461X à moindre frais. Mais j’ai l’impression qu’il me manque un truc car je ne peux pas brancher la sortie « pulse » sur les 2 fils bleus commandant l’aiguillage, non ?
Est ce qu’il faut que j’achète en plus une ou 2 switchpilot extensions ?
Bonsoir Vianney
J’utilise des ESU SwitchPilotServo (LPS) 2.0 (un peu plus anciens) et pilote sans problème depuis une CS3.en direct sans besoin de m83 etc.
Il faut fixer l’adresse du module. De mémoire car je n’ai pas la doc sous les yeux, il faut appuyer sur le bouton de gauche UNE FOIS puis depuis la CS3, envoyer une commande avec la bonne adresse. Le voyant du module s’éteint et c’est fini
Bien sur pour chaque sortie servo, il faut programmer les 3 valeurs: position A, position B et vitesse.
Il y a 2 méthodes: soit par les boutons du module soit par ses CVs.
Les servos sont soit à 90° soit à 180° pour les plus courants et selon les boitiers MG90 les plus courants mais un peu gros soit des plus petits.
Je les achête chez Aliexpress pour environ 3 à 5€ pièce (engrenages en nylon) bien sur ils peuvent être beaucoup plus chers (métalliques, étanches, etc)
Un des plus petits est utilisé par Märklin dans certains de mes modèles : hauteur de hotte à charbon, pantographe, etc.
Connectique: connecteur à 3 contacts soit au pas de 2.54mm (les plus courants et ceux sur le LPS) soit les petits connecteur de type SUSI
Il faut commander un SwitchPilotServo 3 (dernière version) pas besoin d’aucune extension.
Amicalement
Jean
Merci pour ta réponse.
Avec la CS1 cela fonctionne également comme tu le dis.
Mais comment est ce que je connecte les fils du moteur d’aiguillage réf 74490 aux fils du Servo ? Je met les 2 fils bleus ensemble sur la sortie « pulse » ?
Cherches-tu à piloter un solénoïde d’aiguillage Marklin avec le ESU Switchpilot ? Ce dernier est dédié au controle de servo-moteurs, et non des solénoïdes. 2 principes de fonctionnement très différents, même s’ils ont chacun 3 fils.
Il est possible de remplacer le solénoïde par un servo , voir sujet lancé par Christophe bobyAndCo dans la rubrique technique.
Merci pour ta réponse. Ce n’est pas mon intention de motoriser mes aiguilles avec des servos moteurs.
Je me suis donc trompé dans mon achat du switchpilot 3 sauf si cette extension permet de commander des moteurs solénoïdes : Module extension pour décodeur accessoires SwitchPilot ESU 51801
le SwitchPilot3 destiné à commander les moteurs à solénoides
il peut être complété par le SwitchPilotExtension et destiné à commander des moteurs électriques
enfin il y a le SwitchPilot 3 Servo qui n’a RIEN à voir avec les précédents et qui pilote les SERVOMOTEURS en leur fournissant sur 3 fils do 0, du +5VDC et une tension entre 0 et 5V qui détermine la position du servo
Merci Jean, je me suis donc trompé.
Il me fallait l’autre Switchpilot. Bon je vais essayer de le revendre et acheter le correct Switchpilot 3 (sans « servo » ).
).
