Construction d'un viaduc en Dépron

Bonjour,

Pour mon réseau “Mes 3 Gares”, je me suis lancé dans la construction d’un grand viaduc entièrement en Dépron.

Pourquoi le Dépron ?

Parce que c’est un matériau économique et que je trouve facile à travailler.
D’un simple stylo bille, on grave un mur en pierre qu’il ne reste plus qu’à peindre. Il se découpe à l’aide d’une lame de cutter neuve
Enfin, il est facilement cintrable dans sa version en 3mm d’épaisseur.

Quelques dimensions
Longueur : 130 cm soit 113 m en réalité
Largeur : 6 cm soit 5.20 m en réalité (1 voie unique)
Hauteur par rapport au sol : 15 cm soit 13 m en réalité
Nombre d’arches : 10
Diamètre de chaque arche : 10 cm soit 8.70 m en réalité

Projection 3D

Schéma du viaduc

Pour obtenir des dimensions agréables à l’oeil et proche de la réalité, je me suis basé sur des documents trouvés sur le très bon site wikiplm.

Thomas

RE,

[size=150]ETAPE 1 : CREATION DES FACES[/size]

Chaque face du viaduc est faite dans une plaque de Dépron de 6mm d’épaisseur.

D’abord, on trace les 10 arches à l’aide d’un gabarit en carton fin.

Ensuite, il faut s’attaquer à la gravure des parements pierres.
Je suis parti sur des pierres de taille de 8 x 3 mm (70 x 25 cm en réalité).

Enfin, on découpe au cutter les arches.

Thomas

[size=150]ETAPE 2 : MONTAGE DE LA STRUCTURE[/size]

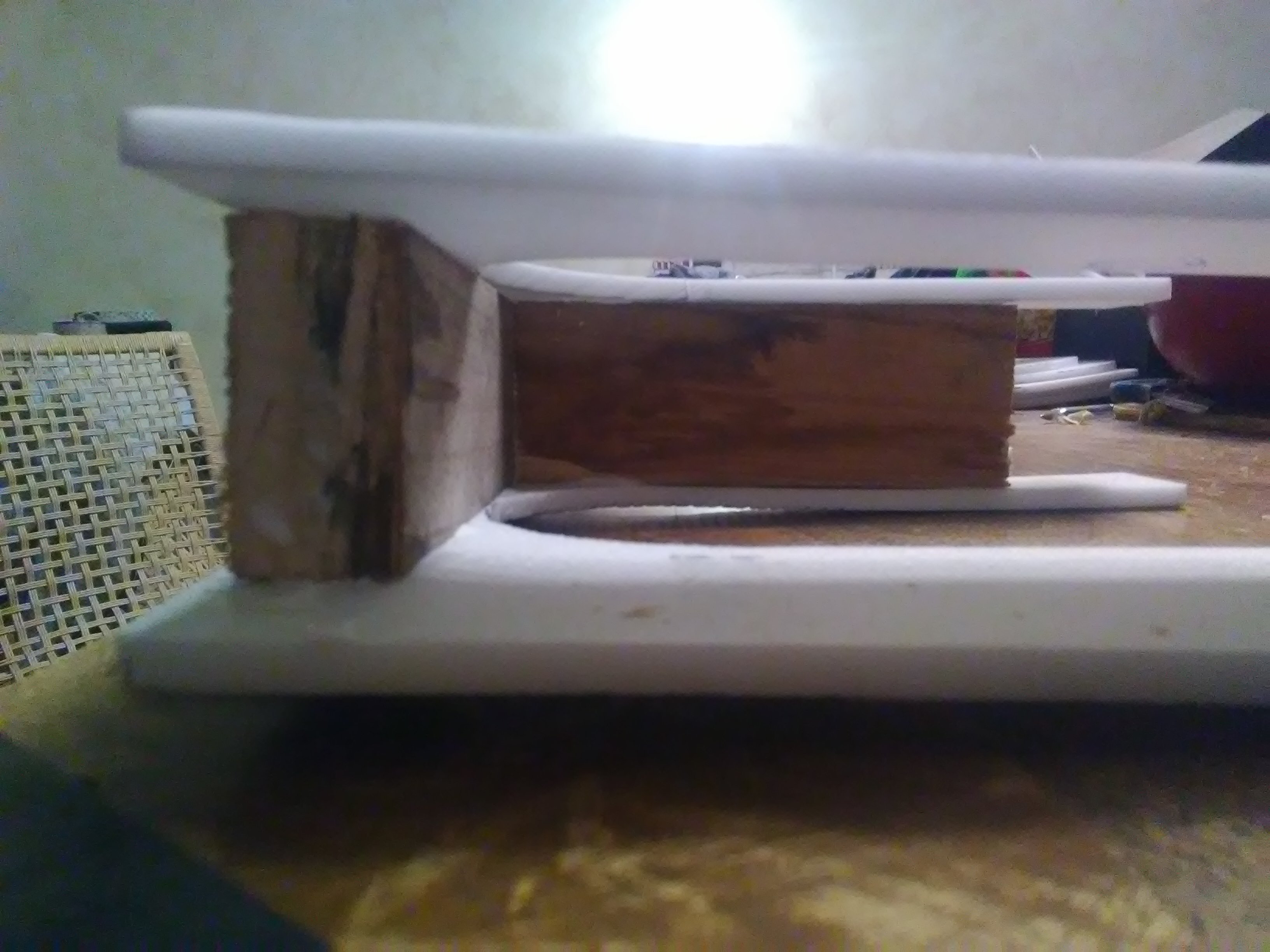

Pour assurer la structure du viaduc et recevoir à terme la voie, je me suis servi d’un tasseau de 50 x 20 mm.

Le tasseaux et les pieds assurent la rigidité de l’ouvrage.
De petites cales réalisées en Dépron de 6mm sont rajoutées dans les piliers qui n’ont pas de pieds de support.

Thomas

[size=150]ETAPE 3 : REALISATION DES ARCHES[/size]

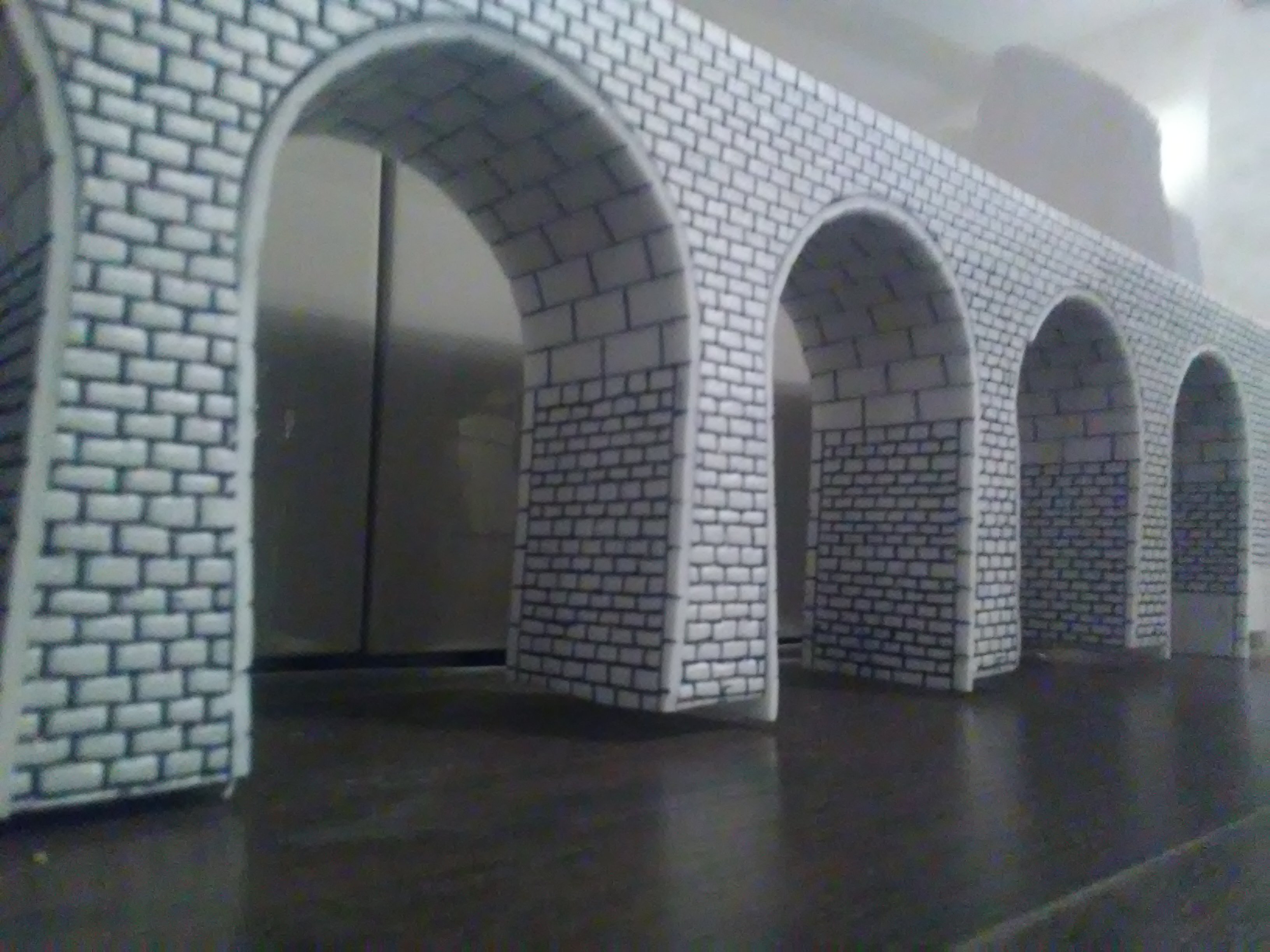

Une fois la colle parfaitement prise, on s’attaque à la sous-face de arches.
Pour cela, on utilise du Dépron de 3mm qui a l’avantage de se cintrer facilement.

La partie voutée a un développé d’environ 16 cm et il reste de chaque coté environ 8 cm de mur.

Après encollage, on vient plaqué chaque sous-face. Pour assurer un bon maintien, j’utilise des ballons empruntés à mon fils.

Une fois la colle bien sèche, on ajuste au cutter la face avant et la longueur des sous-faces.

A cette étape, le viaduc est complètement formé. Il restera un certain nombre d’autres opérations pour parfaire sa décoration.

A bientôt pour la suite,

Thoams
