Ajout de sons via une CS3 marklin

Questions et Réponses
1

Bonjour à tous.

J’essaie de produire des fichiers wav. récoltés sur le web via ma CS3.
Cela fonctionne, mais entre chaque fichier lu séquentiellement on entend comme un “clac” en fin de fichier, et ceci ne se produit pas avec une séquence des fichiers Marklin d’origine…Je suppose que cela vient de mes fichiers “du web” , des MP3 convertis en WAV…

Ceci dit , j ai créé un bouton sur le ‘track board", le schema du réseau.Ce bouton enclenche ma séquence sonore, c’est a dire lit les 3 fichiers wav en séquence. Par contre , comment éditer l’"event’ evènement pour que cela se répète par exemple 2 fois et surtout que l’horloge du réseau reproduise la séquence par exemple tous les 1//4 d’heure, Pensons par exemple au son des cloches d’une église toute les heures…

Merci pour votre aide

Bernard

2

Bonjour Bernie
Clac sur les fichiers sonores
Il faut peut-être passer par un editeur de fichiers sonores tel que Audacity qui permet notamment:

  • de couper / coller / répéter
  • de changer de format,
  • de mixer le volume sons

Edition d’un évènement (sonore ou autre) sur la CS3

  • passer en mode édition d’évènement sur la CS3
  • choisir l’évènement sonore à modifier
  • inserer dans la chaine les évènement sonores à répéter (autant de fois qu’on veut
  • sortir après avoir sauvegardé

Bien sur on peut aussi créer une boucle itérative (mode avancé des évènement)
Voir ce fil
https://forum.3rails.fr/t/creation-devenements-sur-cs3/25891

Amicalement
Jean

3

Merci John pour ta reponse, je vais essayer d’editer les MP3 avec ton programme et on verra.
Par contre , en ce qui concerne la séquence de son , c’ est bien ce que j’ai fait mais justement c’est la boucle itérative qui me pose un problème, comment fait - on ?
Soit recommencer la séquence toutes les 15 minutes , soit en fonction de l’heure du réseau par exemple!

Merci pour ton aide

B.

4

Bernie, je crains de ne poivoir vous aider d’avantage car toutes mes équations logiques sont faites avec Rocrail et son XML qui permettent bien plus de possibilités.
Peut-être certains specilalistes, ici de la CS3 pourront vous aider.
En attendant, une méthode simple mais “bourin” permet de satisfaire votre besoin:

  • en répétant des appels à des fonctions sonores (autant de fois qu’on veut) au sein d’une commande d’évènement
  • en insérant des temporisations d’attente entre certaines commandes

Ce n’est pas élégant mais simple et cela fonctionne
Amicalement
Jean

5

Merci John. Je vais essayer de trouver la solution sur des forums plus spécialisés Marklin.

Bonne nuit.

Bernard

6

Voilà John; j’ai trouvé pourquoi le “clac”, il fallait mettre un petit time delay entre les fichiers de la séquence.
J ai essayé ton programme Audacity, très intéressant mais puissant.
Merci encore

1 « J'aime »
7

Bonjour Bernard

Pouvez vous décrire la procédure d’enregistrement de son sur la CS3 et le type d’équipements à raccorder ?

Je n’ai pas trouver dans le manuel Märklin
Merci
:grin:

8

Bonjour
La procedure consiste à:

  • télécharger et démarrer MdecoderTool3 sur votre PC qui est connecté à Internet
  • brancher la CS3 qui est aussi raccordée à internet (cable RJ45 vers votre routeur / TV Box)
  • brancher une mémoire USB (Idéal 8 GBytes) sur la CS3 après l’avoir formattée (sur le PC)
  • choisir un projet de sons parmi les nombreux projets dans le mDecoderTool3 (c’est la référence article qui sert de clé d’accès)

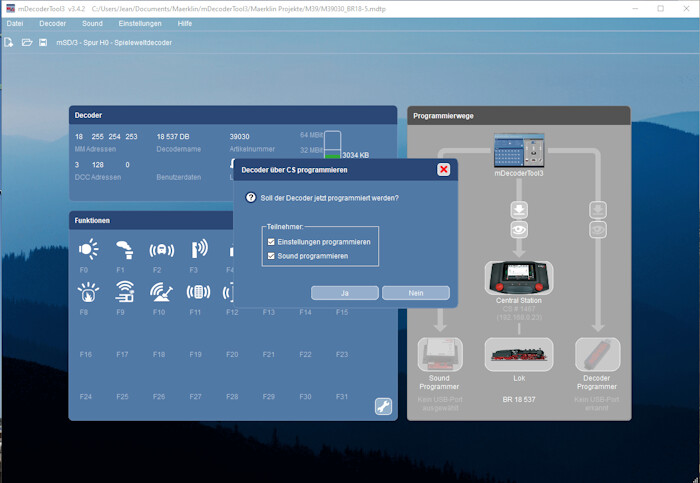

  • établir un lien entre la CS3 et le PC le symbole d’une CS3 ou CS2 selon le cas doit apparaitre

image700×485 67.6 KB

  • il faut charger le projet et le transférer sur la CS3 et sa mémoire USB
  • la loco à programmer doit être SEULE sur la voie de programmation
  • la loco doit être identifiée par la CS3 (enregistrement MFX effecté)
  • la loco doit être sélectionnée sur le mDecoderTool3 choix dans la liste des locos après avoir sélectionné le symbole loco sous l’image de la CS
  • après sélection, l’icone de la loco doit apparaitre
  • une fois que la mémoire USB sur la CS3 a été chargée du programme, alors on peut commencer la programmation
    image700×483 64.2 KB

Notes:
La programmation des sons sur des décodeurs Märklin livrés avec les locos est verrouillé (impossible) et seuls les décodeurs mSD3 ou mSD peuvent être programmés
La programmation est plus longue (approx. 40 mn) qu’avec le programmeur mais ne nécessite aucune ouverture de la loco
La programmation peut requérir une mise à jour du “Firmware” de la loco
Chaque échec de programmation se termine par un effacement de la mémoire USB ce qui veut dire qu’il faut recharger les fichiers sons avant tout nouvel essai.
Le mDecoderTool3 a son propre manuel d’utilisation qu’il convient de lire.
Il faut être patient car au début il y a des erreurs (en allemand chez moi)

Amicalement
Jean

9

Peut être une option plus simple, peut être un peu bourin mais ça le fait.

Au niveau hardware, un baffle "portable ", de qualité pour bien faire, relié à la sortie son de la CS3, C’est la prise à l’opposé de l’alimentation de la CS3.

Il faut aller dans l’onglet système, puis settings ( clef à molette), et cocher la case audio play back source EXTERNE si vous cochez aussi l’interne, vous aurez le son de la CS3 mais il est moins bon.

Vous recherchez sur le web des fichiers sons , passage d’un jet, chiens qui aboient, ambulance). Vous téléchargez ces sons.

La plupart du temps ce sont des fichiers . MP3

Il faut les convertir en fichiers .wav

https://online-file-converter.com/fr

SI nécessaire , vous pouvez utiliser le programme de Jean, audacity. Par exemple pour partir d’un son volume zéro et passant par un max et diminuant (passage d’un jet par exemple.)

Ensuite vous les transférez sur une clef usb.

Sur cette clef usb vous créez un dossier cs3 ( en minuscule) dedans vous recréez un sous dossier wav.

C’est dans wav que vous transfèrerez vos fichiers son

Ejectez la clef du pc et branchez la dans la cs3, a mon avis il vaut mieux le faire , au moins sans tension dans les voies (rouge clignotant).

Ensuite vous créez un évenement , en introduisant un wav, comme ceux de Marklin; d’origine.Vous verrez dans le choix de fichier apparaitre USB 0 ou USB 1, vous allez chercher le fichier là.

Si créer l’évènement vous pose un problème…On en reparle.

BAV

Bernard

10

Bonjour John, bonjour Bernard , bonjour à Tous ,

La réponse de Bernard est celle que j’attendais . Depuis longtemps je cherchais comment utiliser la prise son de la CS3+

Donc si je comprends bien , il est possible de stocker des fichiers son dans la CS3 et les diffuser à l’aide d’un système de diffusion commander à partir de la programmation d’événements.

:smiley:

11

Je ne possède pas de CS3 mais une CS2. La sortie son n’est pas amplifiée. Il faut utiliser des enceintes pour PC avec ampli intégré, ou alors connecter cette sortie à un système audio genre chaine Hi-Fi.
Y brancher un simple HP ne fonctionnera pas, des écouteurs oui.
Je parle de la CS2 mais je ne pense pas que la CS3 soit équipé d’un ampli :woozy_face:

J’ai fais un test avec un bruit de village (Cloche qui sonne, coq qui dit “Vive la France” :joy:, …) tous ca en boucle c’est sympa. Mais déclencher un son sur un événement, cela doit rajouter un réalisme génial.

Phil,

12

Tout a fait correcte mais on ne peut pas dire qu’ils sont « dans la cs3, mais bien dans la clef usb connectée( sans la clef a mon avis ca ne marchera pas ……non testé).
Une clef usb peut être remplacée par une SD CARD , me semble t’il

13

Tres juste , il faut des baffles amplifiés
