Bonsoir
J’ai de la peine à trouver un plan détaillé pour les raccordement aiguillages digitalise et des signaux avec une MS2.
L’idée est de savoir quel matériel récent faut avoir pour l’ensemble et les références des articles.
C’est pour un réseau double voie avec aiguillage courbe et droit et des signaux entrée sortie de gare ou voie de garage.
Bonsoir Puck
La MS2 avec sa “Gleisbox” et son alimentation fournit le courant digital
La MS2 peut commander les accessoires électromagnétiques (aiguillages, signaux) par le biais d’un m83 (Référence 60832) qui se branche simplement sur le courant digital
Chacun de ces boitiers m83 pilotent de 1 à 4 aiguillages et équivalent.
Chacun de ces boitiers doit avoir une adresse configurée. Ainsi
- 1er boitier adresse 1
- 2ème boitier adresse 5

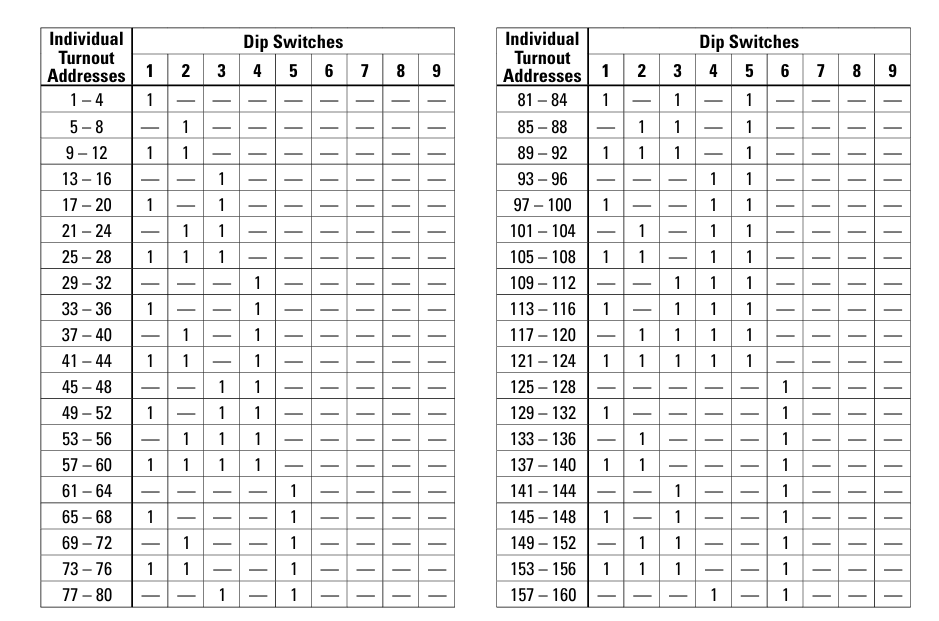

Voir le tableau de codage
L’interrupteur 10 de chaque boitier indique le choix: OFF= MM2; ON=DCC
Amicalement
Jean
Bonjour Jean,
Ne serait-ce pas plutôt ?
- 1er boitier adresse 1
- 2ème boitier adresse 5
Cordialement,
Vincent
C’est ce que je me disais aussi.
Premier boîtier délivre les adresses 1 à 4
Second boîtier délivre les adresses 5 à 8
Troisième pour les adresses 9 à 12
Et ainsi de suite ….
1 « J'aime »
Et vous avez raison Bien sur Désolé
Correction faite
Jean
1 « J'aime »
Merci pour les réponses
J’ai encore une question sur les raccordements. Comment jumeller 2 aiguilles sur le même code ?
Et bien en leur donnant la même adresse.
1 « J'aime »
De fait Pierre-Emile, mais prenons l’exemple de 4 aiguillages A, B, C et D dont les adresses sont respectivement 1, 2, 3 et 4 sur un K83 ou M83.
Si on veut qu’un 5ème aiguillage E soit couplé avec l’aiguillage A, il n’y a que 2 possibilités.
- soit raccorder l’aiguillage E avec le A, mais il faut voir si le K83 ou M83 le supportera au niveau charge électrique car je pense que Märklin le déconseille.
- soit rajouter un second module K83 ou M83 dont les adresses programmées seront de nouveau 1, 2, 3, 4 et raccorder l’aiguillage E sur l’adresse 1 du second module.
J’ignore si une CS3 ou MS2 permettent que 2 modules K83 ou M83 soient reconnus et fonctionnent s’ils ont les mêmes adresses, surtout si c’est du mfx comme le M83.
