Bonjour à toutes et tous,
j’ai acheté un module M83 afin d’y raccorder les aiguillages. pour l’instant, je pense créer un petit réseau en voie M.
j’ai lu la petite notice fournie avec le M83.
en ce qui concerne les bornes de raccordements, je remarque qu’il existe 3 “emplacements” pour les fils de l’aiguillage.
Il y a les “codes couleurs marklin” , donc, pas de problème (je m’y retrouve), mais à quoi peut servir l’emplacement du milieu de la borne?
d’autre part, dois-je régler l’adresse de l’aiguillage sur le commutateur ?
et si oui, de quelle manière?
bon WE
Guy
Bonjour Guy
Les 3 connexions par aiguillage (Rouge, Jaune Vert) sont standard depuis …1985.
Le jaune (fil du milieu) apporte le + redressé alors que le vert ou le rouge apportent l’impulsion - (négative).vers l’une ou l’autre des bobines.
Amicalement
Jean
bonsoir Jean,
merci pour cette réponse.
je supposais que s’était pour le fil jaune, mais cela n’était pas précisé dans la notice.
Donc,j’hésitais afin de ne pas endommager le module.
en ce qui concerne “l’adressage” de l’aiguillage, peux-tu m’aider à ce sujet?
bonne soirée
Guy
Bonsoir Guy

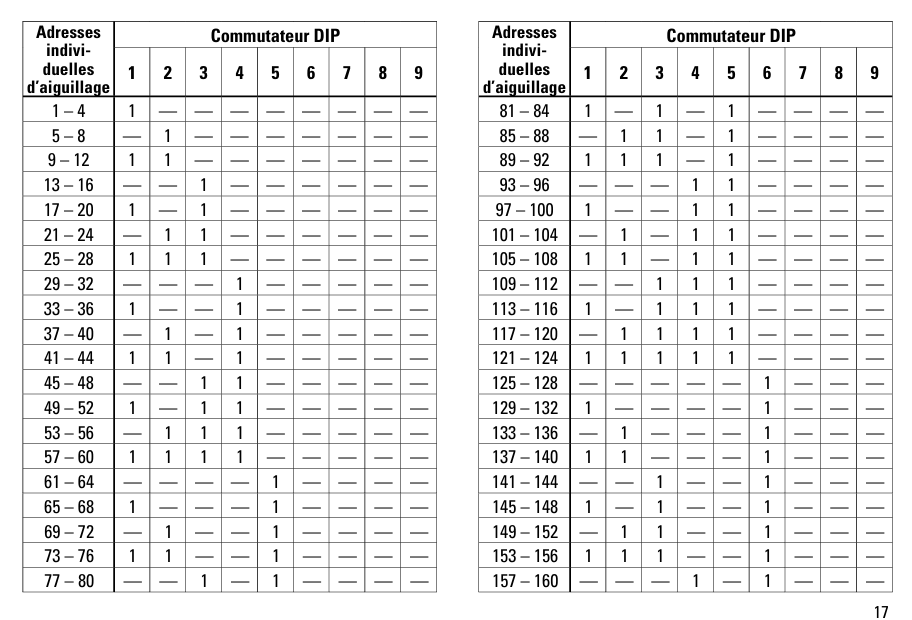

On ne fixe que la première adresse des 4 emplacements pour des aiguillages et autres accessoires électro-magnétiques. et les 3 autres emplacements sont à l’adresse +1, adresse +2 et adresse+3 L’adressage du m83 (60832) peut être:
en utilisant les micro interrupteurs en format MM2 ou DCC (je conseille fortement)
en laissant le MFX fixer une adresse au m83 (je déconseille fortement)
L’utilisation par interrupteurs
ils ne sont manoeuvré que HORS TENSION
l’interrupteur 10 = OFF Motorola MM; l’interrupteur 10 = ON DCC
