salut , bon mon pont a fondu , surement suite a un blocage (la commande aussi ) donc je vais le remplacer , mais je vais le commander via la cs2 . quelle sont les appareils neccessaire pour connecter et commander . ? je pose la question car sans vraiment les bonnes infos ca me coute de faire des commandes qui a la fin sont inutiles . merci …ps : pas trop d’explication en thecnique ! sauf plants ?
Bonsoir Didier
Tu ne precises pas quel pont mais je suppose qu’il s’agit d’un 7286 fait par Fleischmann
Le groupe moto réducteur peut se changer facilement
Il y a plusieurs décodeurs pour ce pont.

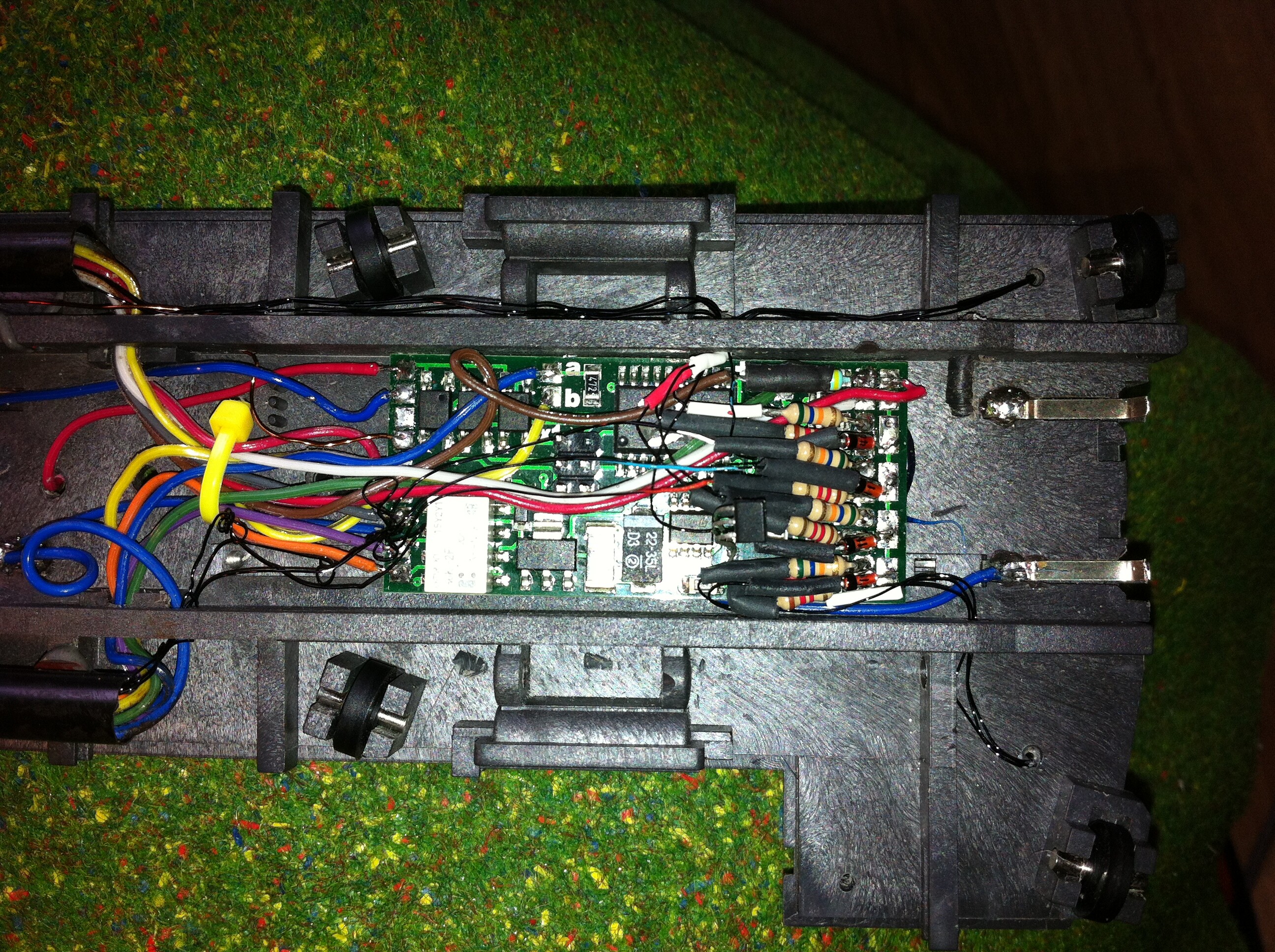

Celui que j’ai choisi est le DSD2010 de DigitalBahn. C’est la Rolls du décodeur mais l’installation est délicate.
DSD2010
Constitué de 2 platines processeurs Le décodeur principal (Grubedecoder)
et le décodeur de pont
Il permet:
- de controler jusqu’à 3 zones sur le pont pour l’arrêt automatique des locos
- de rétro signaler 64 bits par l’interface S88 la position du pont (1 voie parmi 48), la position de la loco, etc
- de commander jusqu’à 4 signaux lumineux sur le pont, un module sonore, l’éclairage de la cabine et du feux à éclats de cabine
Le prix est de l’ordre de 130 € en kit la doc et le logiciel de configuration sont gratuits. Les signaux (Viessmann) et le module sonore (Uhlenbrock) sont en plus
Note: les autres décodeurs sont beaucoup plus simples (LDT, Märklin) et ne nécessitent pas de modification de la plaque mais sont du même ordre de prix voire plus chers
Voici ma plaque 7286 en action
Amicalement
Jean
merci de ta reponse , mais la ca vas etre un peut trop compliqué pour moi … question pont j’en ai reccupere un et il me revient au prix du moteur et dans la foulée j’ai des contacts de voies en plus . non ce que jecherche c’est le ou les modules pour le raccorder a la cs2 . j’ai vus qu il y a le module numerique pour le pont , mais faut t il aussi un k83/84 ?
Bonjour à tous
Didier, ce qu’il te faut alors est un décodeur comme le LDT TT-DEC-G qui se raccorde directement au pont tournant et à la CS2. Il ne faut pas ajouter de K83 ni de K84
L’autre solution est de piloter le pont avec des K84

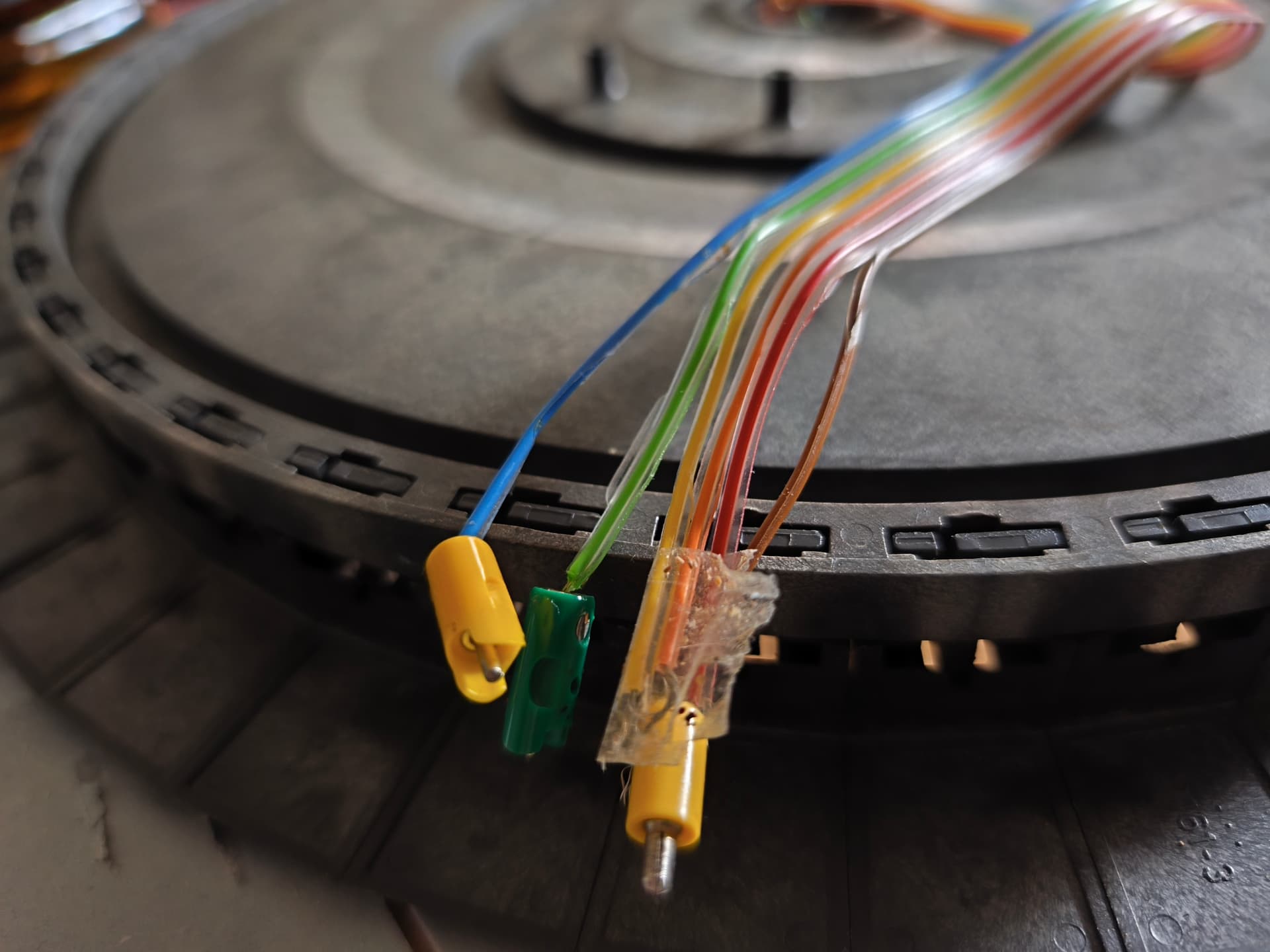

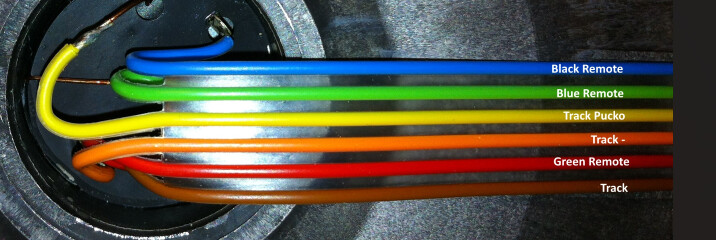

Le 7286 a un cable en nappe et ses couleurs sont:
- Bleu vers boitier de commande (fil noir)
- Vert vers boitier de commande (fil bleu)
- Jaune picot voie (B)
- Orange une des voies du pont (0)
- Rouge vers boitier de commande (fil vert)
- Marron autre voie du pont (0)
Principe: il faut disposer d’une tension redressée pour piloter le moteur qu’on envoie vers les fils Rouge et Vert du pont (nappe) pour décider du sens de rotation.
Pour lancer le pont, il faut activer son électro-aimant par le fil noir de la nappe en connectant le - de la tension continue pendant un bref instant.
Amicalement
Jean
oki alors voila , avant defaire une betise je prefere demander .

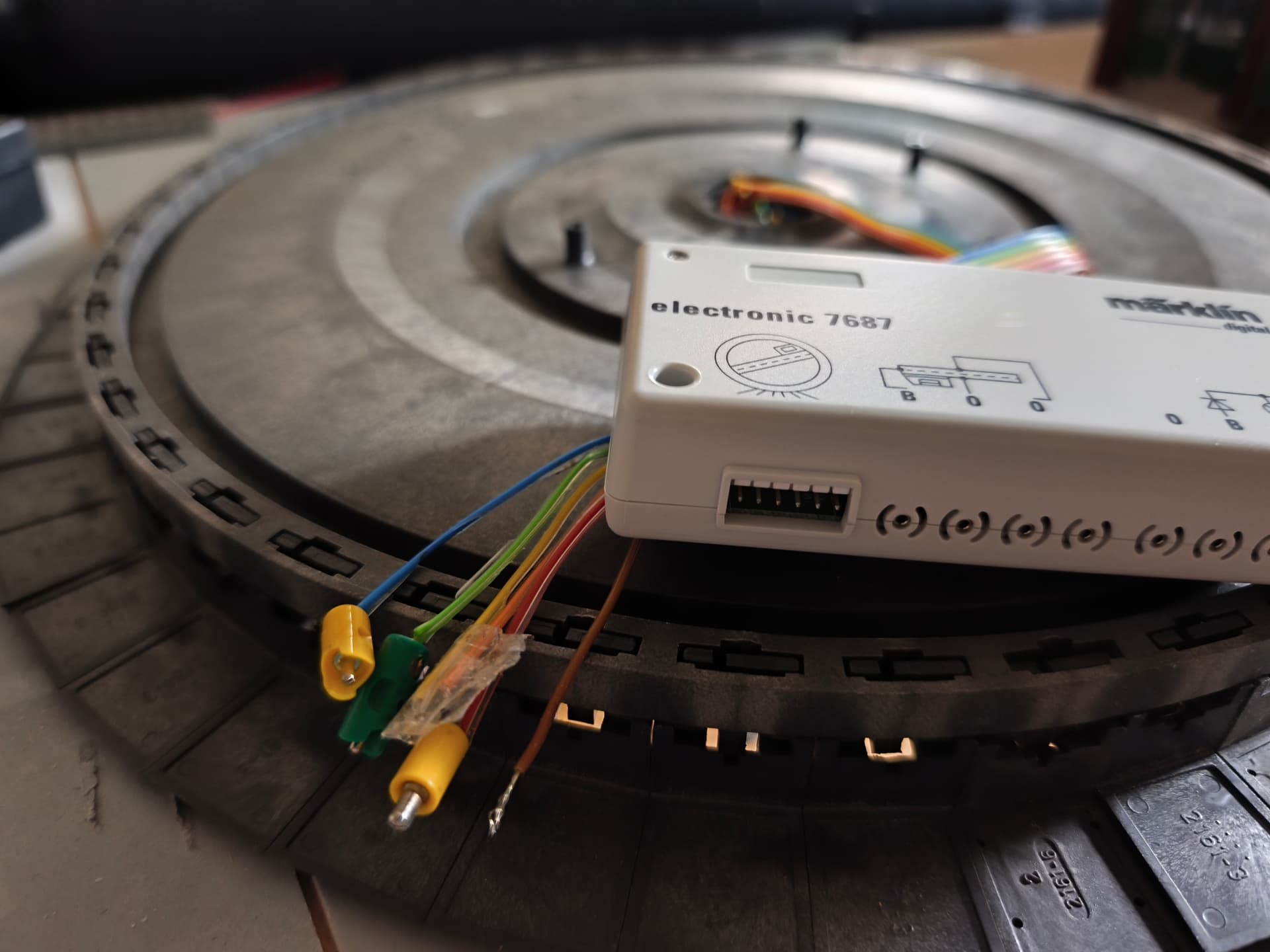

j’ai le decodeur marklin pour le pont .
a gauche les connections pour les voies b/o/o ; ca c’est ok
apres une connection o/b (pour la commande si je pense bien ; les trois autres sont pour des diodes de couleurs facultatives si la aussi j’ai bien lu .
sur le decodeur ils parlent de possible changer l adresse “15” ; en “14” bon la a voir si des soucis plus tard

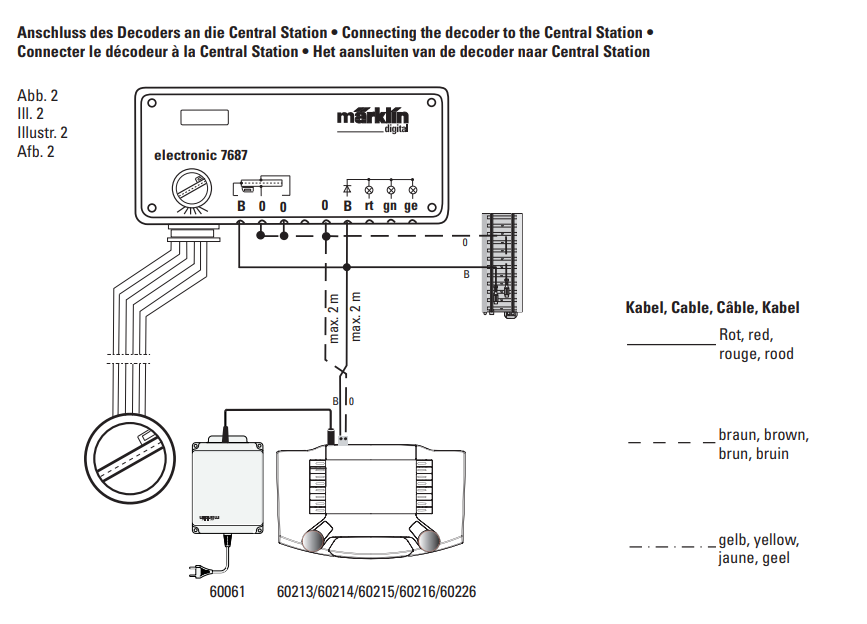

sur la cs2 je doit donc relier ce decodeur a un k83 si j’ai bien compris ??? les explications et la vue d’ecran cs2 .
mais sur le k83 ! quelles vas etre la position des deux fiches o/b ? vus que c’est par trois (rouge ,jaune ,vert)
alors avant de griller un truc si un de nos specialiste peut me comfirmer ou pas et completer mon projet ca m arrange . merci les pros !
Bonjour à tous
Didier, je ne crois pas avoir lu le type de décodeur que tu utilises

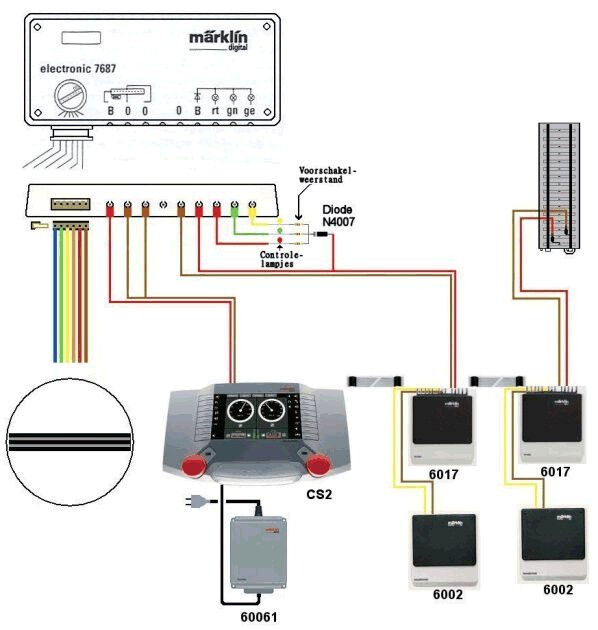

Dans tous les cas que je connais, le décodeur se branche directement sur le courant digital et aucun besoin de K83.
Le décodeur de pont tournant se pilote comme des aiguillages (d’où peut-être la référence à un K83)
Sur un certain nombre de décodeurs, l’adresse par défaut est 225. Dans les temps anciens, il se pilotait avec un Keyboard mis sur l’adresse 15 ou à défaut l’adresse 14 mais ceci est pour les CU 6020 et 6021).
Sur le site LDT, je n’ai pas réussi à télécharger la notice (bug du site Web)
Amicalement
Jean
ben c’est le 7687 qui a remplacé le 7686
Donc si tu n’a pas ajouté de pont à soudure (page 19 de la notice) sur le décodeur alors les adresses commencent à 225 sur la CS2.
La notice se télécharge ici https://static.maerklin.de/damcontent/c4/98/c4986090406267f258e2c4876e4b34bc1574773383.pdf
Malheureusement elle ne parle que des keyboards et 6021 et quasiment pas de la CS2.
Amicalement
Jean
oui vca j ai , c’est plus sur la cs2 que elle demande de raccordre le decodeur au k83 , mais ne donne pas ou connecter les deux fils
