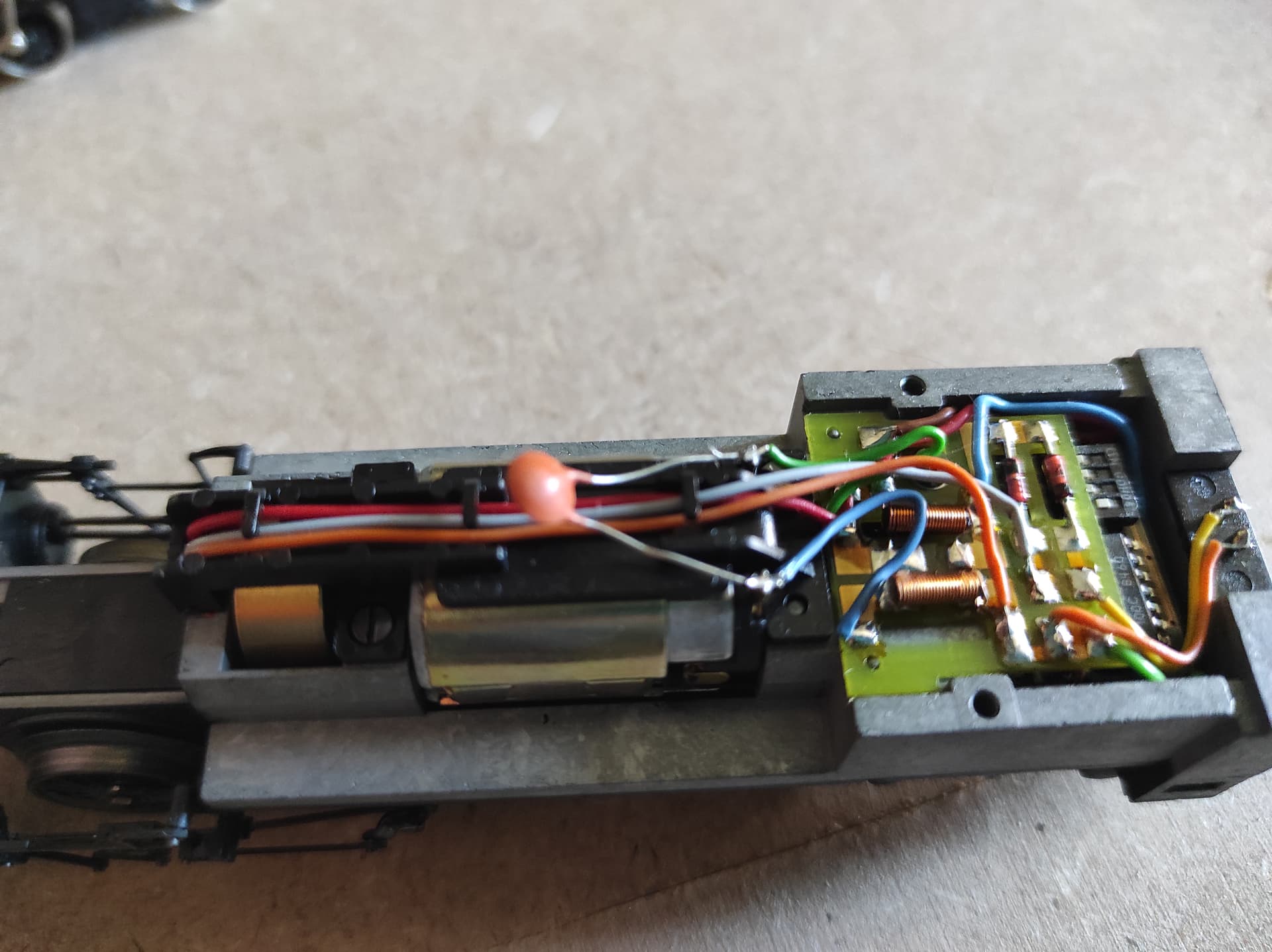

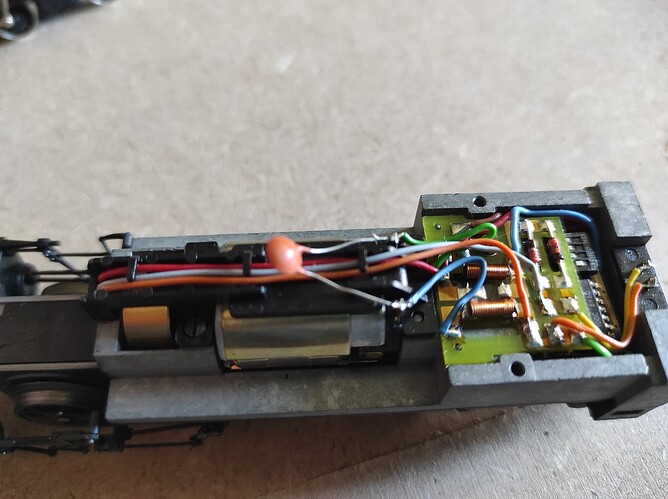

Bonjour, je viens de recevoir un LD-W-42.2 pour digitaliser une 040 TC 962 SNCF (34131 ou BR92)
le moteur que je ne connaissais pas et en plus la doc Tams me donne
soit 3 fils moteur?
quelqu’un l’a fait? j’ai vu les fils de discussions mais pas de références aux couleurs, par exemple Voie gauche brun Roues gauches (ou frotteur) et rouge pour la masse
Il s’agit d’un décodeur DCC pour moteur avec inducteur bobiné.

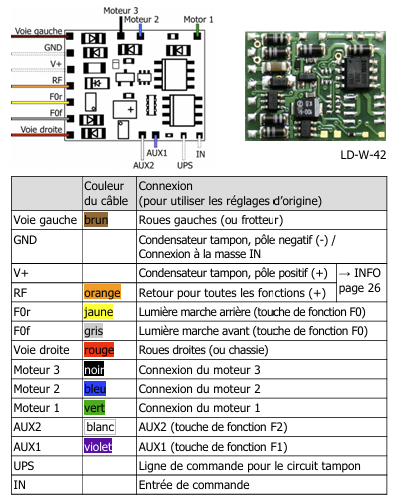

Il y a un plan de câblage avec la documentation.
LD-G-42_LD-W-42_Mode-d-emploi_FR.pdf (812,8 Ko)
Cette doc est faite pour:
- LD-G-42 (Moteur courant continu avec inducteur aimant)
- LD-W-42 (Moteur courant alternatif avec inducteur bobiné)
Bonjour “Grognon”
Fil rouge = rail conducteur frotteur central
Fil marron = Masse
Fil jaune = feux avant
Fil gris = feux arrière
Aux = ce que tu veux …telex, éclairage cabine…
Le retour des feux , de l’Aux se fait par fil orange commun à tous.
Moteur avec les trois entrées.
Voilà, si j’y suis arrivé, tu auras pas de soucis. Le secret : prendre son temps et être méticuleux, rigoureux dans les soudures.
Bon courage
Yves
Pour monter mes TAMS W, j’ai respecté les couleurs TAMS à la lettre à savoir:
* Fil rouge = Roues droites ou châssis → Masse
* Fil marron = Roues gauches ou frotteur
C’est l’inverse de Märklin !
Cela marche, mais le décodeur TAMS reste fragile vis à vis des CC.

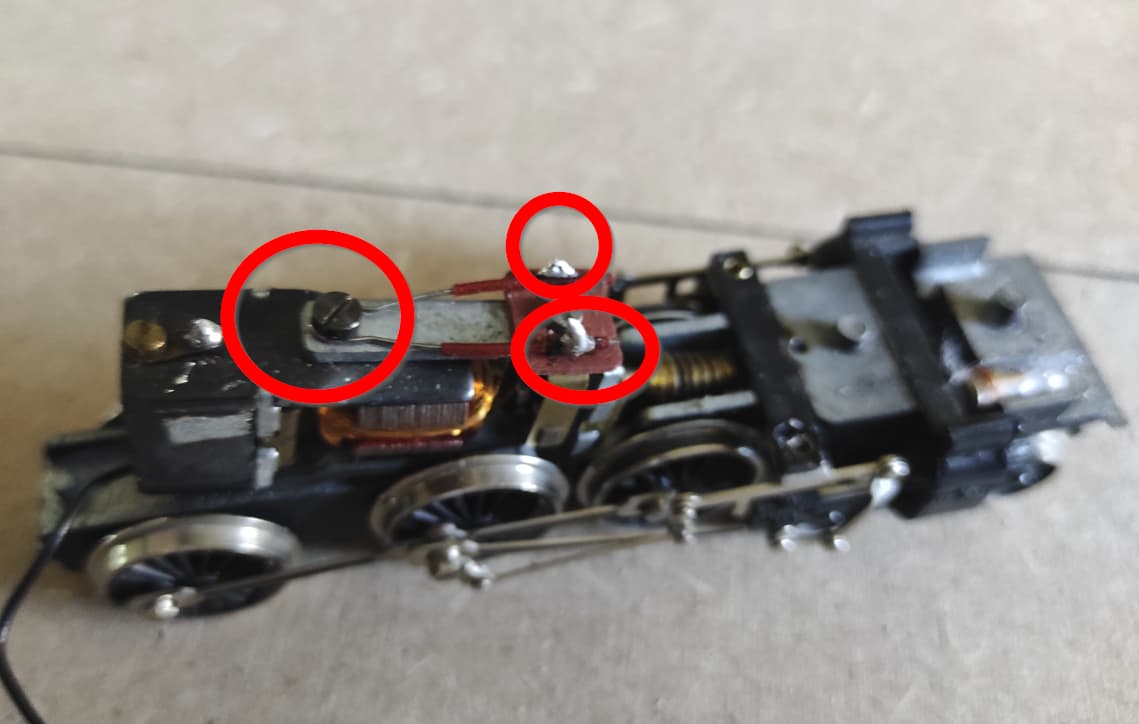

C’est un moteur CA ? Personnellement, j’ai toujours monté mes TAMS W sur des rotatifs classiques sans problèmes…
A priori, cela semble être des moteurs à Courant Continu (avec aimant permanent comme inducteur).
Tu devrai donc monter un décodeur LD-G-42.
G comme Gleichstrom en Allemand = Courant Continu.
Donc seulement 2 fil à souder.
