Bonjour,
pour mon ancien circuit j’ai imprimé des murs de soutènement avec arches en 3D.
J’ai démonté mon circuit et pour le nouveau en cours de montage je souhaite réutiliser ce type de mur mais je n’ai plus la même hauteur.
Impossible à ce jour, de remettre la main sur le fichier .stl (internet ou base perso).
Je ne dispose que du fichier .gcode mais Cura (dernière version) refuse toute modification de ce fichier. Je suis donc dans l’impossibilité d’en modifier les dimensions.
L’un d’entre vous aurait-il la possibilité de convertir ce gcode en stl? Cela me rendrait un ENORME service
renommage en gcode!!
D’avance merci.
Jipé44
Parement mur.pdf (3,5 Mo)
Salut,
ce site web prétend pouvoir le faire: https://makeprintable.com/ (je ne l’ai jamais utilisé).
Cet article explique les choses de manière plus générale:
Salut Jipé44
Ça n’a pas l’air trop trop compliqué comme structure. Tu ne peux pas le redessiner ?
A moins que ce ne soit un .stl que tu aies téléchargé ?
Si tu n’arrives pas à le recomposer (et encore plus, à le modifier), si tu as les cotes, je pourrais te le recréer au besoin.
Cordialement
Jean
@Jean34 : C’est un stl téléchargé et que je ne retrouve pas.
Je ne travaille que sur Thikercad et donc je n’ai pas la compétence pour dessiner une telle surface.
Pour info, au cas où, si tu t’ennuies …
Hauteur totale : 11 cm
Longueur totale : 20 cm
hauteur bords arche : 8 cm
Hauteur centre arche : 9 cm
largeur arche : 6 cm
pierres côtés montants arche : 0.5 x 1 cm
Hauteur pierres voute arche : 0.8 cm
… à la louche. Aucune obligations dans le respect des mesures (sauf le 20 x 11). Juste un air “esthétique”.
@Thias
j’ai trouvé pas mal de liens pour une conversion en ligne, mais rien ne marche très bien. J’avais déjà essayé le tien, mais il faut s’inscrire … et présenter sa carte bancaire… Donc j’évite
Merci pour vos réponses rapide.
Cdt.
JiPé
@JiPé
Quel est le c… qui a lancé : “C’est pas trop, trop compliqué…”

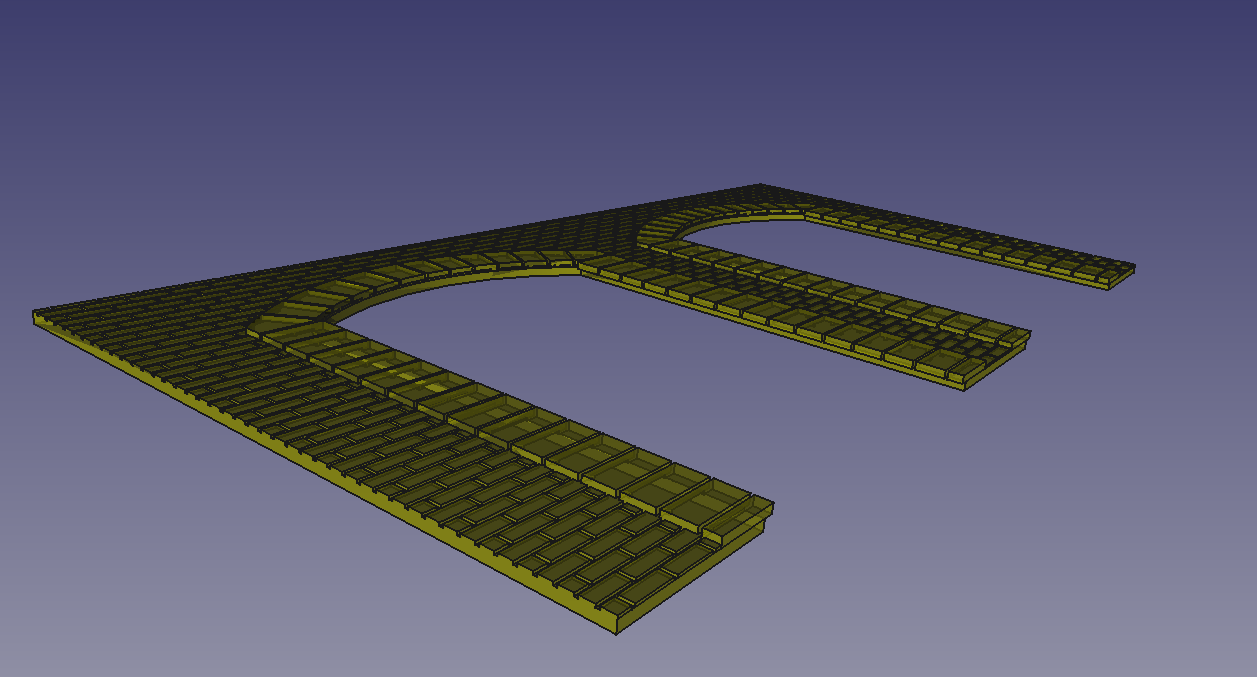

Pour l’instant, j’en suis là, mais ça rame, ça rame !
Les répétitions linéaires, ça en bouffe du calcul, j’aurais pas cru…
A+
JiVé
Houao!! déjà beau boulot.
Bravo et merci d’avance pour le travail effectué.
Très cdt.
JiPé
Et voilà le mur du tunnel bâti, jointé. J’ai repris les hauteurs de ton gcode : 1.6 mm pour la base + 0.4 mm pour les briques + 1 mm pour le parement des arches.
Bonne impression (simulation sur la Prusa : 3 heures)
Remplacer .pdf par .stl.
Mur.pdf (712,6 Ko)
Alors là, chapeau bas
J’ai récupéré le .stl sans pb mais je dois attendre la fin des impressions en cours (piliers de pont) … et mes 2 Tevo Tornado en ont encore pour 3h30
Dès que c’est fini j’imprime et te donne mon avis, … mais c’est déjà très admiratif !!!
Merci pour le travail et la rapidité.
Viens passer quelques jours en “presque Bretagne”. Entre 2 baignades je serais bien preneur d’une formation sur FreeCad
Très bonne journée.
Jipé44
Content que ça te plaise.
Je pourrais bien te prendre au mot. On compte “monter” sillonner la côte bretonne en septembre avec le CC dès que les loulous ont fait leur rentrée, après avoir découvert la Vendée l’an dernier.
Je pourrais en profiter pour prendre des leçons de digitalisation de vieilles mémères Marklin, j’ai vu que tu le maîtrisais bien
Amicalement
Jean
L’impression est prévue pour des couches en 0.20 mm (standard)
Bon, y a des jours avec et des jours sans.
Hier, c’était les deux.
Avec : j’ai reçu un .stl d’un spécialiste qui m’a enlevé une très grosse épine du pied
mais à l’impression, je n’ai plus assez de filament gris
Tant pis, je tente en rouge.
Et c’est vraiment impeccable :
Encore bravo et merci.
Dès que j’ai du gris je me lance dans l’impression et la mise en place.
Jipé44
Belle impression. Quel filament ?
Ce matin, j’ai voulu voir ce que ça donnait “en vrai”. Impression d’un bout significatif des 2 reliefs en PETG blanc.
J’ai eu la flemme, mais il aurait été possible d’imprimer en 3 couleurs avec changement à 1.6 mm pour les briques, puis à 2 mm pour le parement des arches.
Mais de toute façon, tu vas ensuite le peindre, j’imagine.
ICE PLA rouge “romantic red” de chez Amaz
Je ne sais pas si je vais peindre. Y coller de la verdure, oui. Mais je verrais au fur et à mesure de la mise en place.
Bonjour,
avec FreeCad, comment obtient on le rendu “caillouteux” sur la surface des “pierres”,
j’y arrive pas mal pour les surfaces lisses mais je ne sais pas faire de rendu granuleux…
cordialement
Alain
Bonjour
Avec Freecad, dans le cas de ce mur de briques, ou les arches en pierre, la surface est lisse.
Si tu te réfères aux irrégularités d’impression à la surface des briques ou des pierres taillées, c’est involontaire et n’est que le reliquat de filament au passage d’un élément à l’autre sur la dernière couche.
Si tu regardes le parcours de la buse, via le trancheur (slicer), tu verras qu’il n’y a aucune irrégularité.

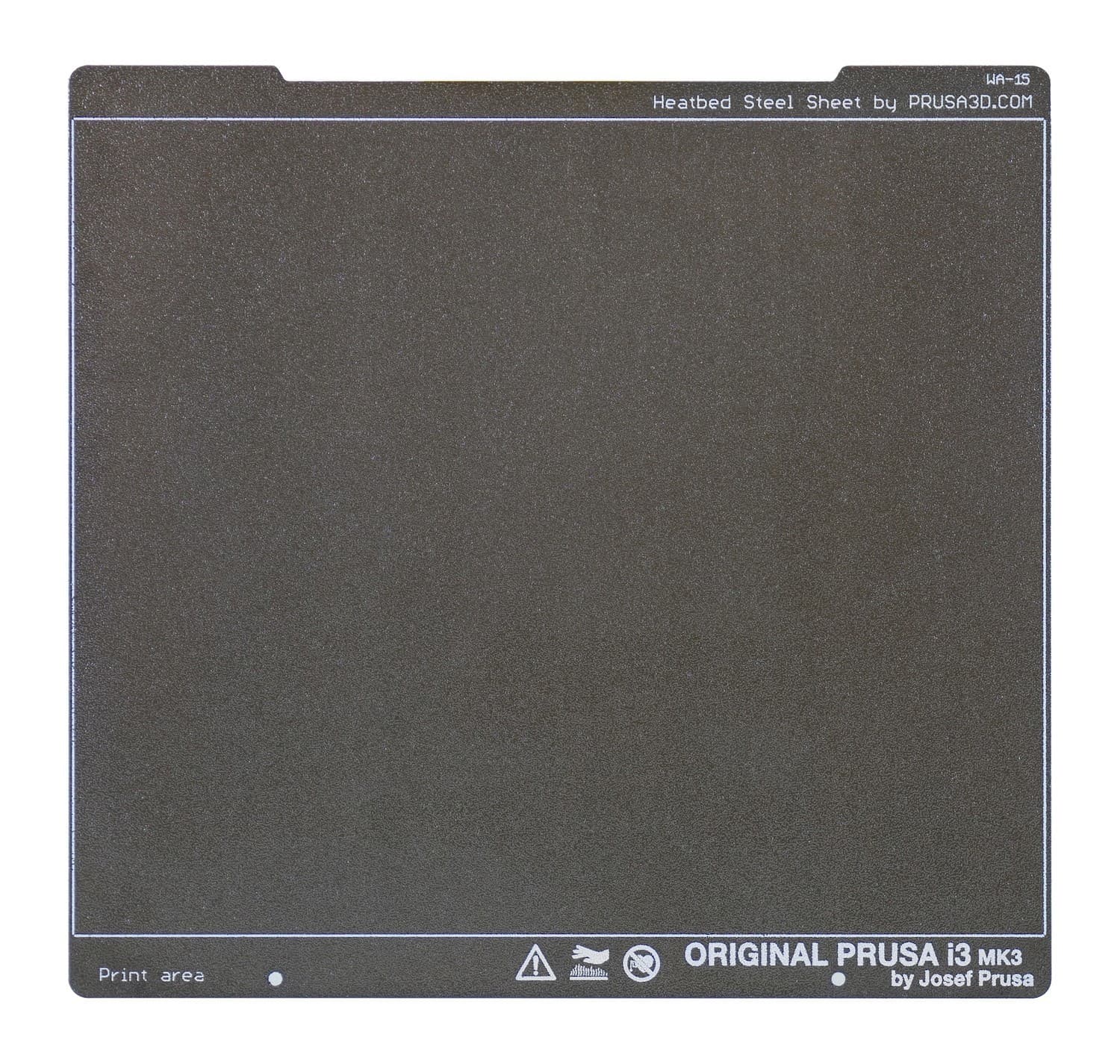

Pour obtenir un effet granuleux, similaire à celui d’un abrasif à grain moyen (80-120) comme ceux utilisés pour simuler quais ou routes, tu peux utiliser une plaque d’impression texturée, comme la feuille en acier à effet ressort avec double poudrage PEI texturé de chez Prusa.
Chez Prusa, ces feuilles flexibles ont 3 finitions : lisse, semi texturée (grain très fin) et texturée (grain plus prononcé).
Il suffit d’imprimer la pièce à l’envers, face apparente contre la plaque. Si la forme le permet.
C’est ainsi que je procède pour obtenir des plaque parfaitement lisses (parements “béton” de constructions) sans les défauts de finition que l’on relève toujours sur la dernière couche.
Et avec la texturée pour obtenir un effet de grain, très régulier.
Sinon, dans Freecad, il existe bien la possibilité d’appliquer des textures, mais en 2D (image). PLus pour un effet visuel.
Il ne faut pas oublier les contraintes de l’impression 3D filament : c n’est jamais qu’un pistolet à colle qui promène du filament fondu. La buse standard faisant 0.4 mm, tu auras toujours des passes minimales de 0.4 mm de large sur des hauteurs variables de 0.1 à 0.3 mm. Donc, ton plus petit “caillou” ou grain, fera a minima 0.4 mm sur un côté.
OK Merci je regarderai
cordialement
Alain
