Bonjour,

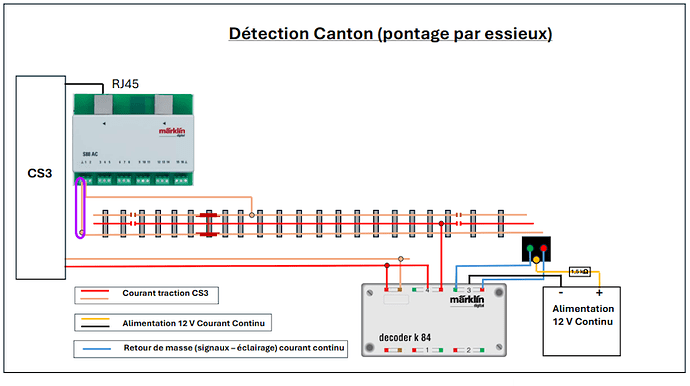

J’ai essayé de réaliser un petit schéma décrivant le câblage entre une CS3, un K84, un S88 pour réaliser un canton avec signal.
Les leds du signal sont alimentées par une alimentation 12 V continu (Alim PC).
Le schéma suivant est il correct ?
Canton S88 - K84 - CS3.pdf (95,4 Ko)
Bonsoir Benoit
Oui le schéma est correct
Pour la partie signal avec LEDs la polarité doit être correcte. Si les LEDs s’allument alors tout va bien. Sinon permuter les 2 fils de l’alimentation continue
Le raccordement de la partie cerclée en violet ne doit se faire qu’en UN SEUL ENDROIT sur tout le réseau
Amicalement
Jean
1 « J'aime »
Ok, merci.
Il y a une masse (marron) pour chaque S88 ?
Benoit, il y a une prise (T inversé) sur chaque S88 (60881, 60883) mais il ne faut en brancher qu’une par LinkS88 (si vous en avez plusieurs) et ceci parce que en cas de court circuit sur votre réseau vous pourriez détruire des composants S88.
Amicalement
Jean
1 « J'aime »
Suite du sujet Câblage canton avec S88 et K84 :
Bonjour, je suis le sujet car intéressé. Question: Le feux est de quelle marque?
Et quelle est votre ou vos sources concernant la mise en place de cantons?
Je suis en 3 rails.
merci
Dany
Bonjour
Une façon d’appréhender le sujet canton est de lire la documentation des logiciels
Par exemple :
Rocrail : block-fr [Innovative Model Railroad Control System]
Un canton s’appelle un bloc dans Rocrail
iTrain ( moins didactique)
https://berros.eu/download/5-0/iTrain%205%20manuel.pdf#page103
Ou TrainController
