Besoin d'aide branchement pont tournant Fleischmann et pupitre

Bonjour

J’ai un pont tournant Fleischmann non utilisé depuis des années, acheté en bourse.

Sur ce pont est branché un connecteur avec une nasse comportant les couleurs suivantes :
marron, rouge, orange, jaune, bleu et vert.

Sur le pupitre dont je dispose (acheté par ailleurs), j’ai les couleurs suivantes :
1 noir et 1 blanc, puis 3 fils accolés gris-jaune et rouge.

Quelqu’un peut il me dire à quoi correspondent les fils issus du pont, et quel branchement faire entre les fils du pont, les fils du pupitre ?

Ou dois je brancher les fils de courant traction venant de la centrale station ?

J’ai un transfo 32 VA pour alimenter le pont : où dois dois-je brancher le fil jaune et le fil marron ?

Merci

Vincent

Bonjour Vincent,

Christian

Bonjour
Merci.
Du pont j’ai 6 fils qui partent. Une fiche avec 6 fils part, et cela se termine par une autre fiche.
J’ai cru comprendre en cherchant que ces 6 fils sont ceux qu’on branche dans le module digital de pilotage du point tournant

Les pupitres ne seraient pas adaptés à ce pont.

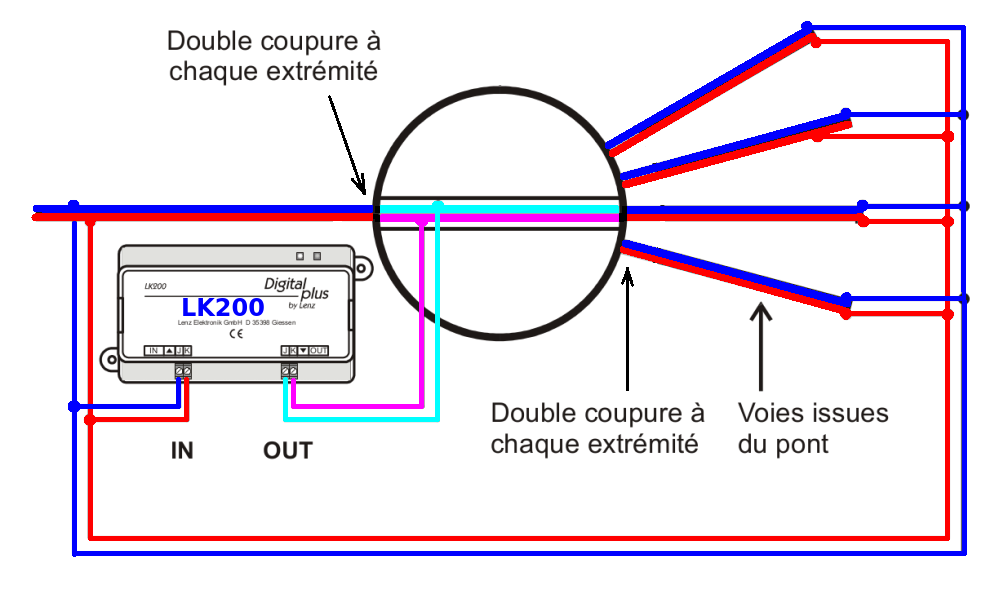

Pour le 3 rails, je ne suis pas expérimenté, je pensais que c’était pour le deux rails.

Bonjour Vincent
J’ai lu beaucoup d’utilisateurs du 7686 (cher, pas très fiable, perd la mémoire dans certains cas) D’ailleurs il n’est plus commercialisé par Märklin.
Tu as le choix et notamment:

  • DS2010,de DigitalBahn: la rolls du décodeur. Permet une gestion complète du pont, de signaux sur le pont, d’un module sonore. Le kit comprend 2 décodeurs (le principal et celui implanté dans le pont). Il faut faire des modifications sur la plaque mais le résultat en vaut vraiment la peine
    Voici le décodeur principal où se branche le cable plat de ta PT

    Inconvénients: la doc est en Allemand (mais excellente avec beaucoup d’illustrations / photos) et il faut modifier la plaque (retirer le verrouillage électromagnétique qui est remplacé par un détecteur optique fourni.

Voici le résultat


Bon courage
Jean

Bonjour Jean, bonjour tout le monde,

Une sacré différence d’avec le réseau de 2014 que tu m’as montré sur un de mes posts. Bravo, belle réalisation.

Ton pont tournant fait joliment du bruit … je n’ai jamais eu l’occasion d’être à coté d’un tel équipement, mais je l’imagine bien grinçant, cliquetant, soufflant presque autant que les locos qu’il transborde d’une voie à l’autre !!!

Cdlt,
Claude papaciela

Bonsoir à tous
Merci Claude
Oui le module de bruitage est un “SUSI” Uhlenbrock monté sous le pont et piloté par le décodeur esclave
Voici le dessous du pont tournant avec son décodeur. Ses signaux et le module sonore ne sont pas encore câblés


Ici le pont est complètement câblé

Amicalement
Jean

Bonjour, ou bien il manque tout simplement la plaque de raccordement?
pour brancher le pont puis la boite de commande comme indiqué par KBS-970 dans sa première réponse.
Cdt
Jipé

Bonjour Vincent
Si ça peut aider: Raccordement pont tournant 7286 à une CS2
Bonne continuation

Bonjour

Cette platine n’est apparemment plus disponible pour l’instant.

Amicalement

Bernard

C’est vrai. Je viens de poser la question à Sven Brandt (DigitalBahn) disponibilité ou abandon?
Amicalement
Jean
