Reseau test pour automatitation sur Cs 3

[littelboyfr]

Me voila déja avec une de mes question:

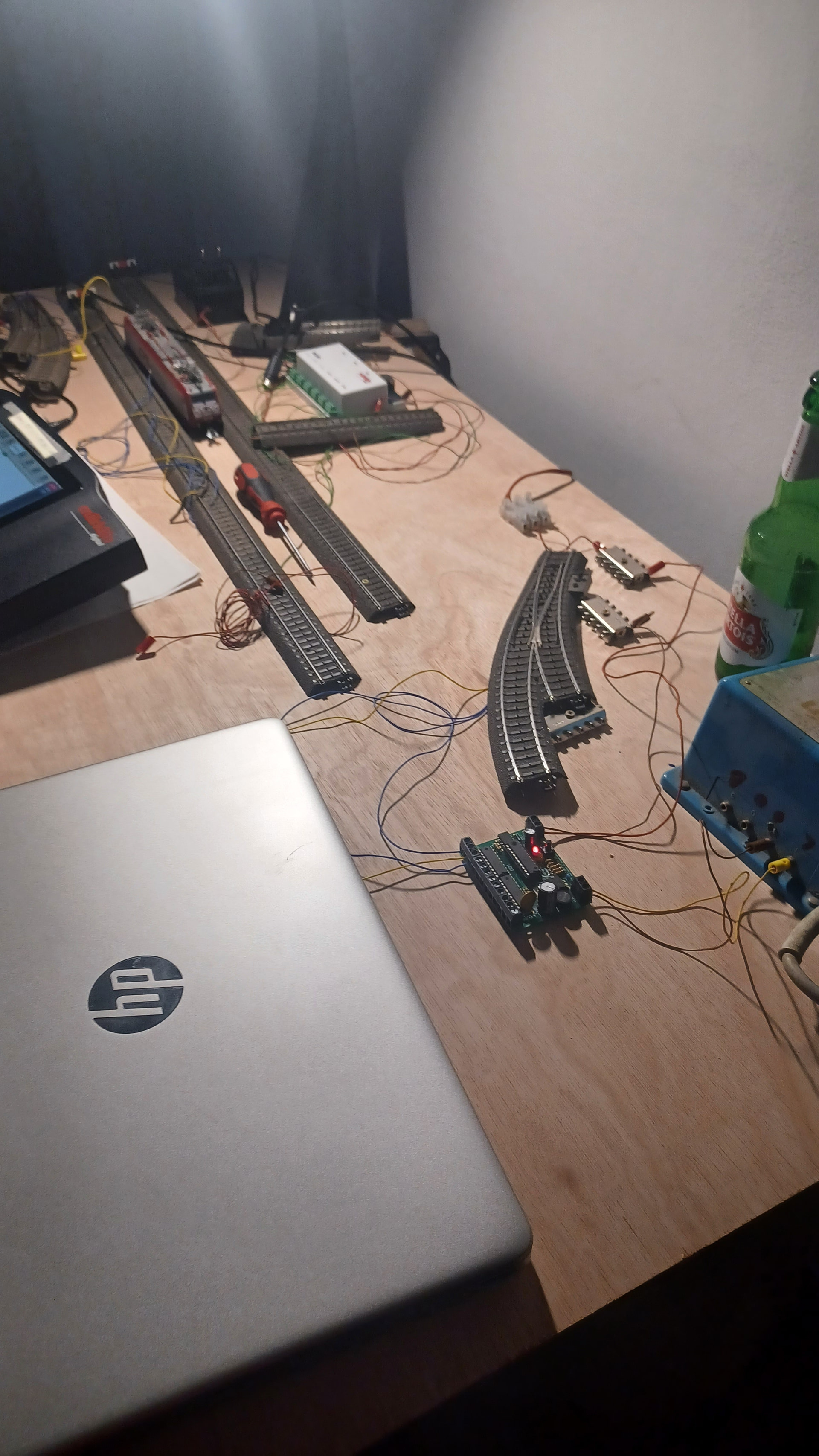

Je me suis fait une table de test pour m’ entrainer à faire des circulations avec ma Cs 3;

( VEUILLER M’ EXCUSER CI IL Y AS DES FAUTES D ‘ ECRITURES DANS MES ECRIT CAR CELA FAIT LONGTEMPS QUE JE N’ AI PLUS ECRIT EN FRANCAIS)

Comme dans les prochain mois j’ aimerai automatiser ??? je voudrait faire des essaye , et voila que j’ ai retrouver un decodeur WDD de chez Rosoft.

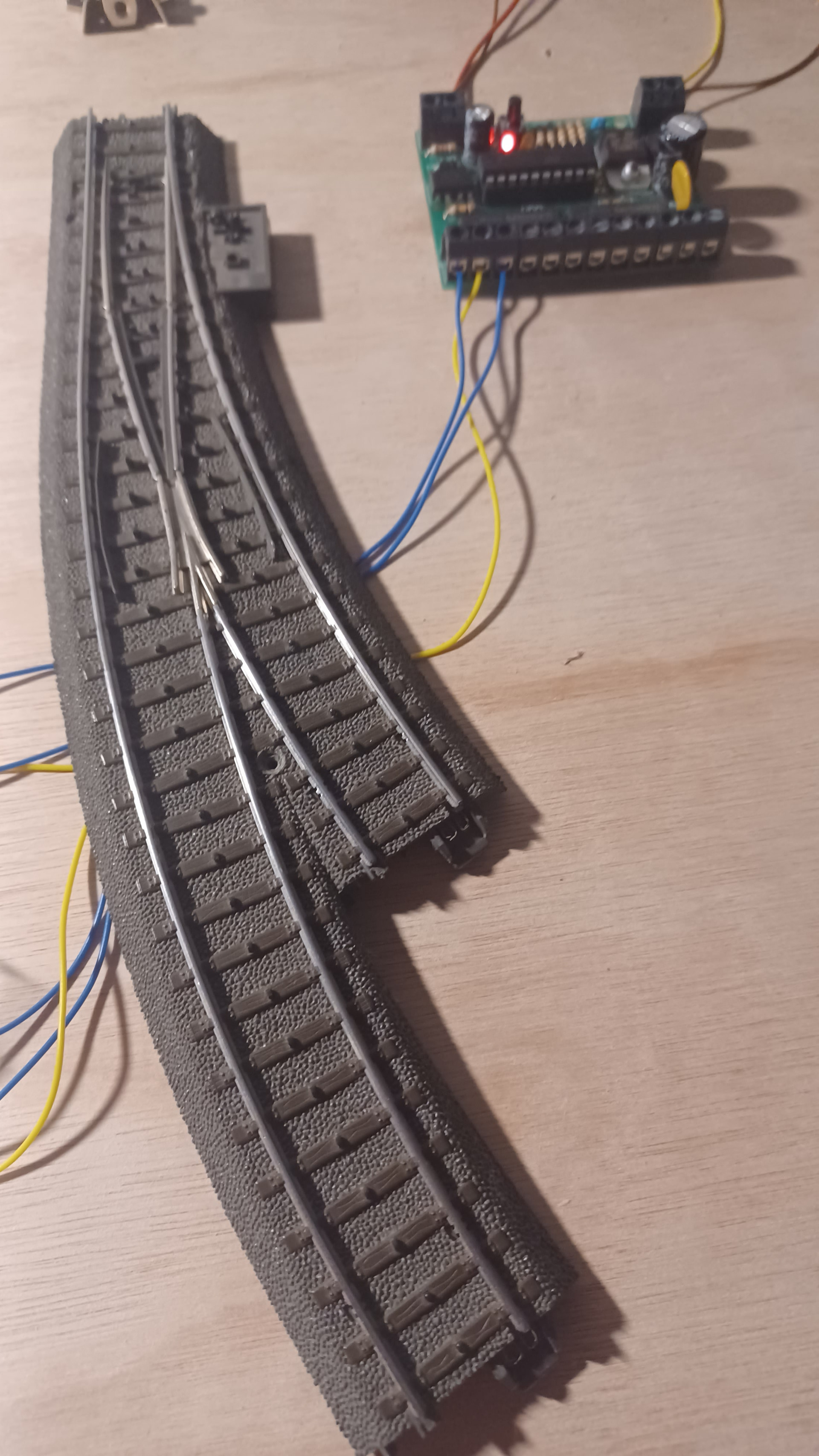

Evidement déja soucis ,cad l’aiguillage ne fait pas le retour ( voir pt film )

Question au specialiste de l’ électronique ;serait il possible que le circuit est défectueux ou ai je fait un problemes de cablage ?

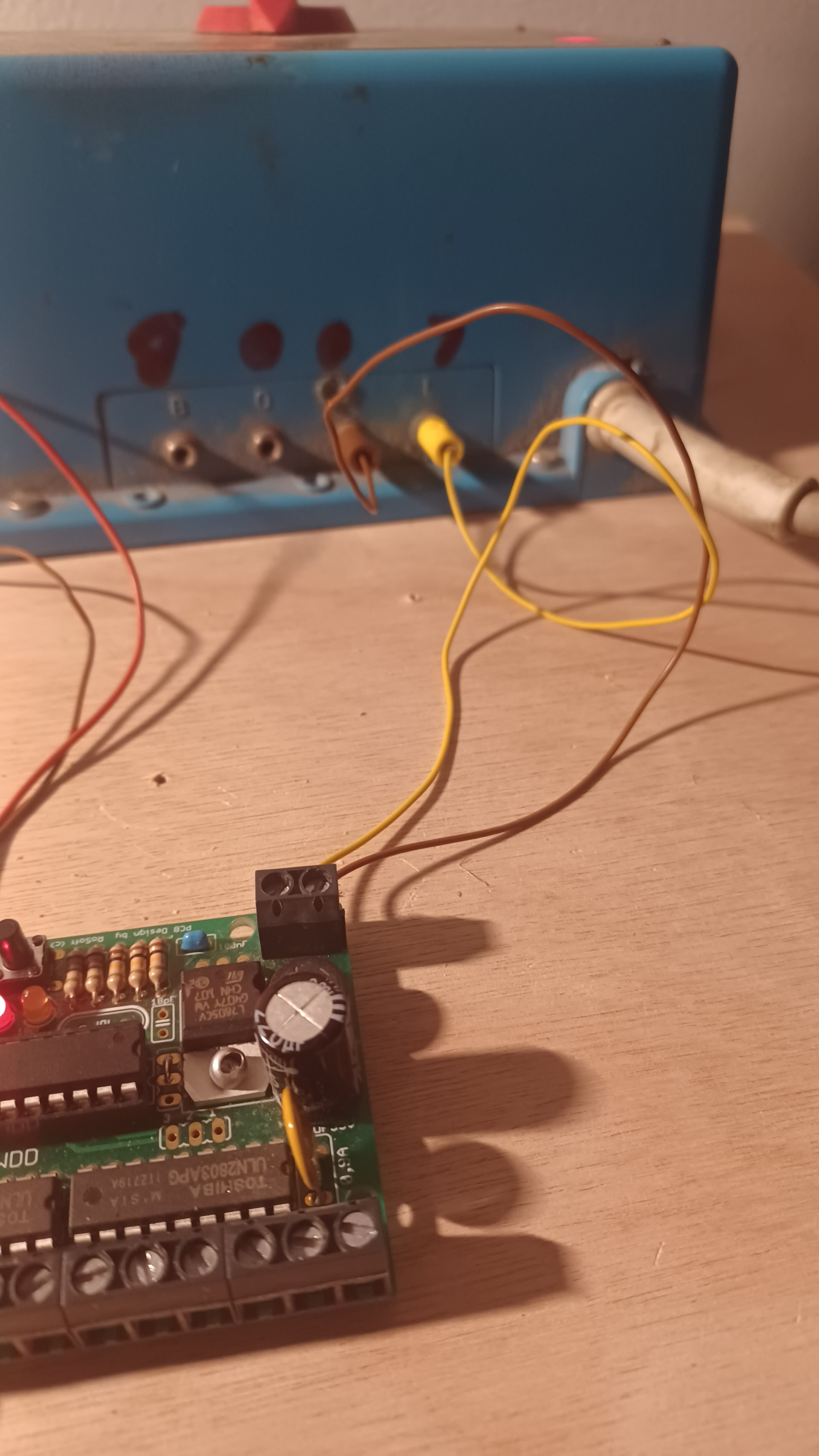

Le cablage!!!

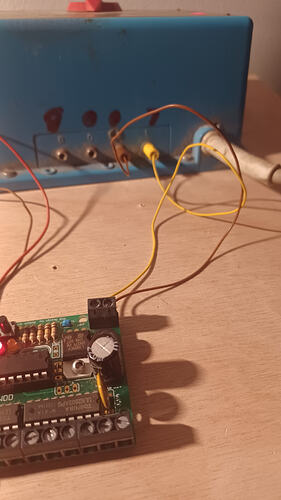

Sorry pour la bouteille

[littelboyfr]

Je dois encore m’ habituer au forum , mais je constate que le pt film ne réroule pas ,???

Quid

[johnjeanb]

Bonsoir Littleboy

J’ai recherché un peu d’informations pour le Rosoft WDD (en Neerlandais.

Module de commande de DEUX FOIS 4 aiguillages (8 solenoides) en DCC énergie fournie par le DCC ou par l’entrée POWER du module WDD

Chaque sortie d’aiguillage comporte un R (Déviation) un G (droite) et Plus le commun des solénoides

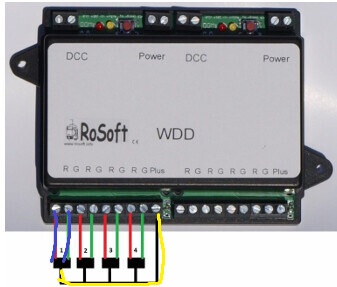

Le raccordement de 4 aiguillages se fait comme suit

Programmation de l’adresse

Elle se fait en

• choisissant l’adresse du premier aiguillage sur la CS3,
• en appuyant sur le bouton (en haut à gauche pour les 4 premiers aiguillages la diode jaune s’allume
• en envoyant par la CS3 la commande du premier aiguillage en position déviée Le codage doit être en DCC (seul protocole que le module comprend). La LED jaune s’éteint alors et les 4 premiers aiguillages ont leur adresse fixée
• même programmation pour le groupe de 4 aiguillages à droite

Sur la CS3 on apelle l’écran de création des aiguillages (en haut à droite)

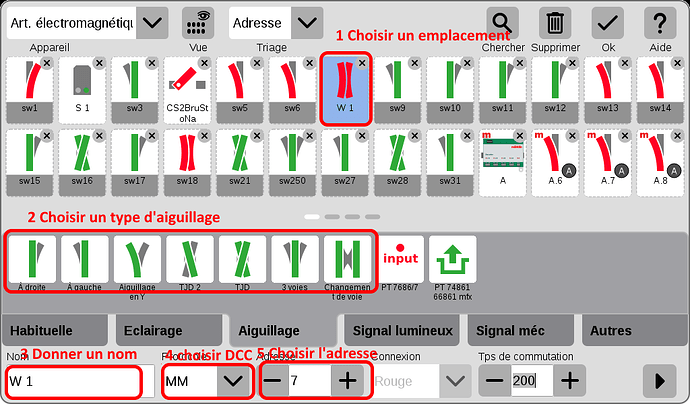

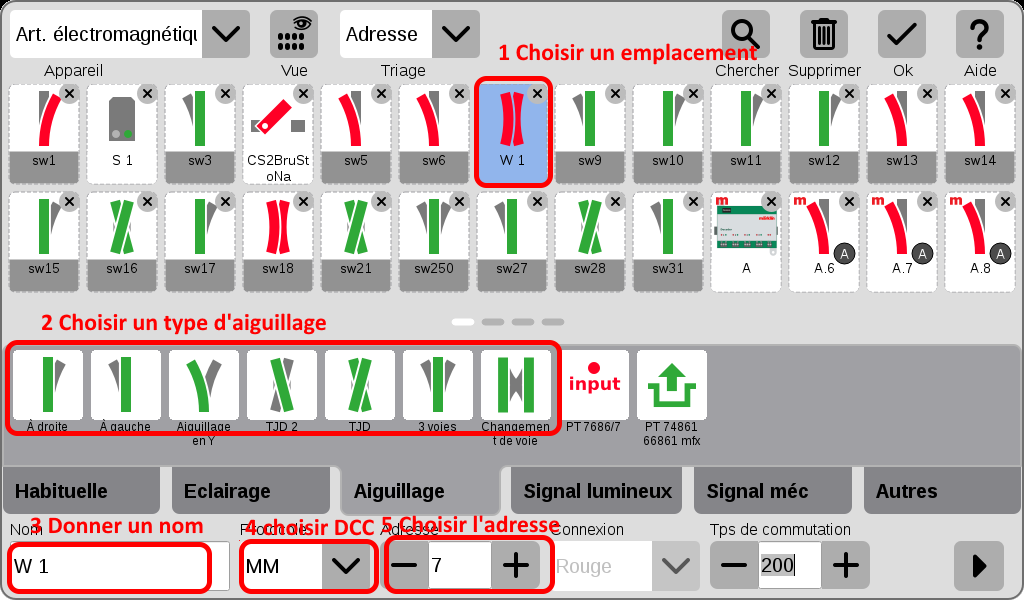

et sur un écran similaire à celui ci dessous on va créer un emplacement et pour celui ci indiquer le type d’aiguillage ou de signal, le nom, le protocole (DCC pour ce type de module RosSOFT) et l’adresse du 1er aiguillage du groupe

Voila le peu que je sais mais je n’ai jamais utilisé un tel module

Amicalement

Jean

[littelboyfr]

Merci Jean pour la réponse , mais je connais ces décodeur et avec ceux la je n’ ai “ pas “ de problémes de les configurer car il son déja sur mon réseau ainsique les M83 de Marklin , mais celui ci était encore dans une boîte avec piéce de stock que je veux utiliser sur mon réseau de test .

[Delias]

Le problème avec la plus haute probabilité, c’est quand même le moteur.

Vu que tu as un ancien transfo, commence par tester le moteur en direct sur le transfo bleu.

Delias

[littelboyfr]

Ci je mets en direct les “ le “ file bleus sur le transfo les aiguillage fonctionne , donc je présume que le moteur de l’aiguillage est OK.

[Pierre43]

@Delias

Le problème avec la plus haute probabilité, c’est quand même le moteur.

Je suis aussi de cet avis.

[Andec]

Bonsoir

Mauvais branchements

[littelboyfr]

moteur d’ aiguillage reagi correctement lors d’ un contact direct avec le transfo.

[Delias]

Mon étape d’après c’est d’utiliser deux ampoules à la place de l’aiguillage pour tester le décodeur, comme cela on enlève tous les points côtés mécaniques.

Mais pour le coup Andec a probablement trouvé la raison.

Delias

[littelboyfr]

Merci Delias de ta réponse ….mais …..etant donner que je suis presque en electronique peut u me donner un explication avec les ampoules .

Merci

[littelboyfr]

je voulais dire presque Nul

[Delias]

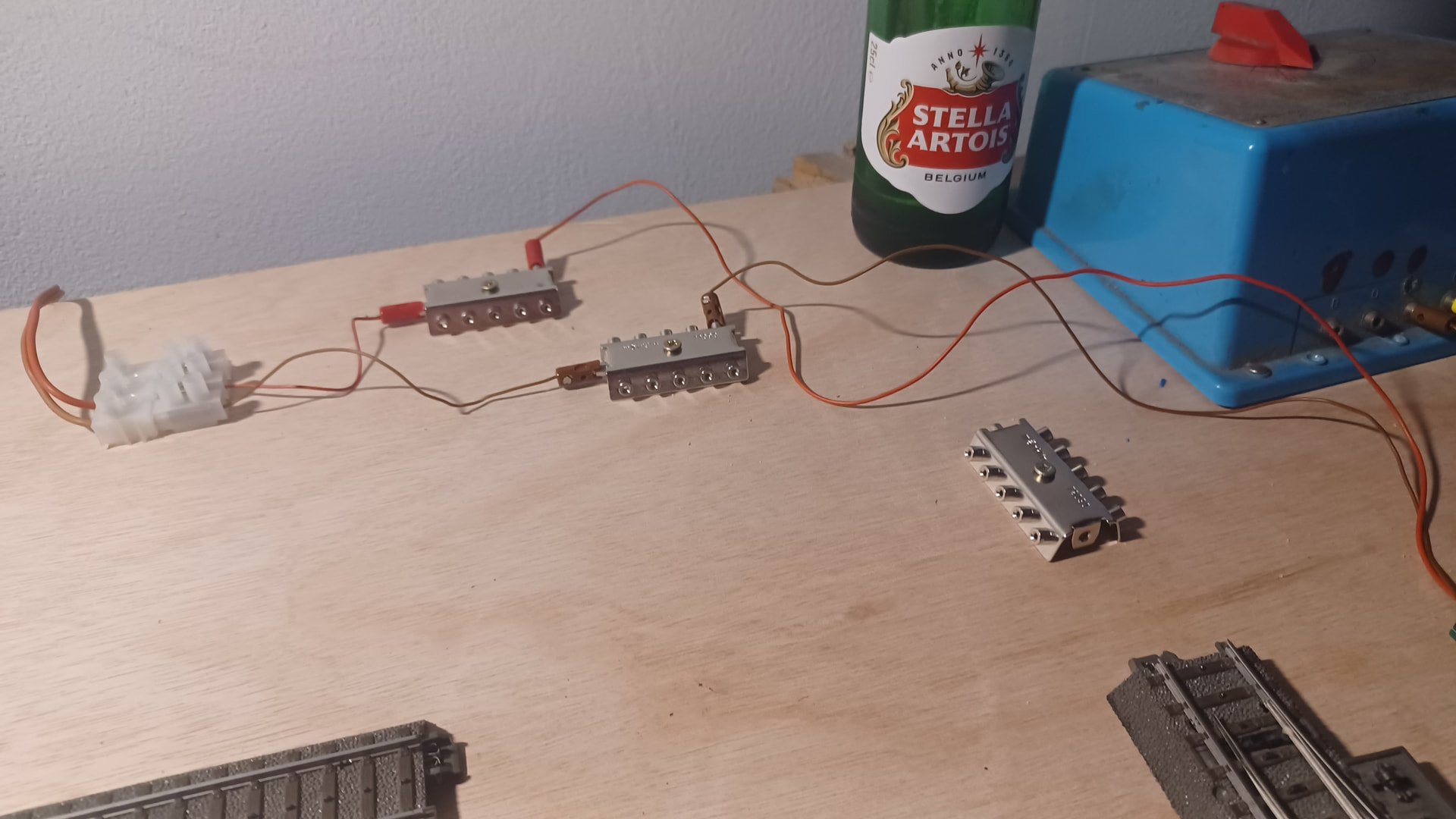

Chaque ampoule entre le jaune et un bleu. J’utilise un vieux feu sans relais intégré où c’est juste deux ampoules.(donc pas un Märklin).

[littelboyfr]

[littelboyfr]

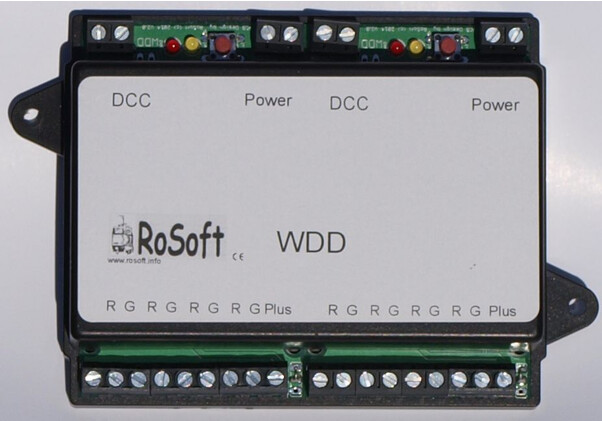

Voici le decodeur que je veux utiliser
