Bonsoir,
En ce qui me concerne le Bus S88 a été pendant de nombreuses années, une bête noir me causant de nombreuses prises de tête et m’ayant presque fait abandonné ma passion au vu des nombreux déboires que j’ai rencontré sur mes différents réseaux dont l’actuel (30 m2).
Au point ou aujourd’hui j’ai récemment développé mon propre système de rétrosignalisation S88W (W pour wifi) qui me donne entière satisfaction et qui a résolu toutes mes problématiques. Mais cela fera prochainement l’objet d’un post dédié sur le forum en vue d’une très probable commercialisation à venir
Donc pour en revenir au question de Francis, voici toute ce que je peux résumer via mon expérience passée étant processeur de plusieurs CS2 et CS3+.
Introduction :
Pour commencer, il est important de préciser quelques éléments fondamentaux au sujet du S88. Ce système possède le grand avantage d’être extrêmement simple, avec à une électronique basique qui le rend très bon marché (sur ce point Märklin à largement surfait les prix de ces modules S88, je vous conseille de vous tourner vers des alternatives comme LDT-Littfinski pour ne citer que l’un des plus réputé). En revanche se système a aussi de gros défauts, notamment au niveau de sa fiabilité qui diminue au fur et à mesure que l’on allonge le bus et le fait que si l’on souhaite intercaler un module supplémentaire au milieu du bus et bien… cela décale le numéro de toutes les entrées en aval !
CS2 :

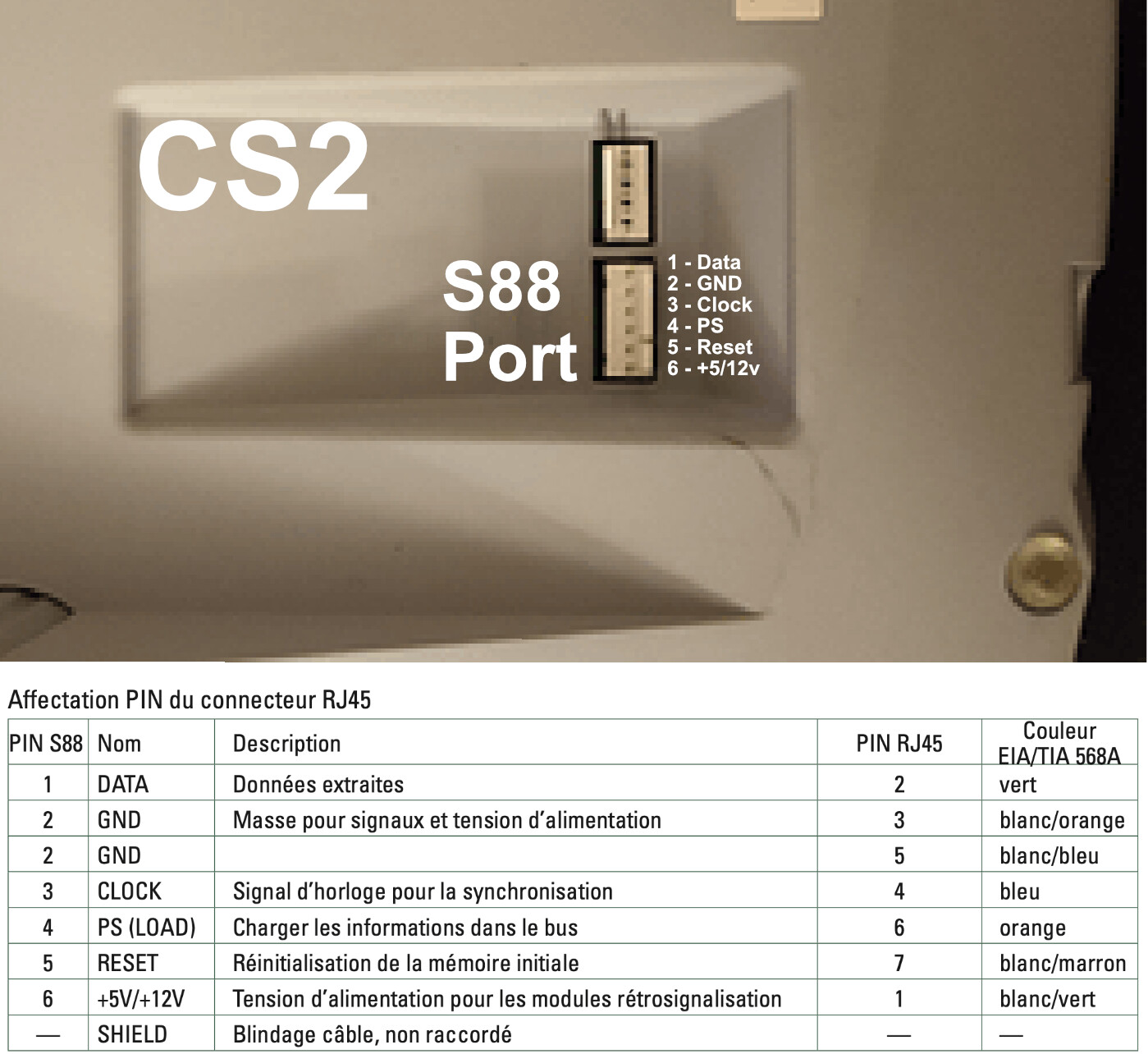

Elle possède 1 port S88 (6 broches), situé au dessous de la centrale. Le bus est alimenté en 5V.
Il est important de le précisé car la version 5V est relativement permissive au perturbation environnante, surtout avec le câble plat standard. Ainsi je défie quiconque qui possède un réseau de grande dimension de raccorder 31 modules sans avoir une CS2 qui se transforme en sapin de noël au niveau des entrées de rétrosignalisation.

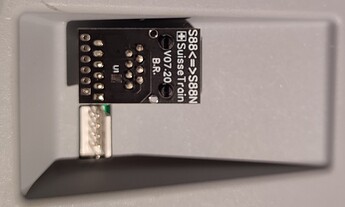

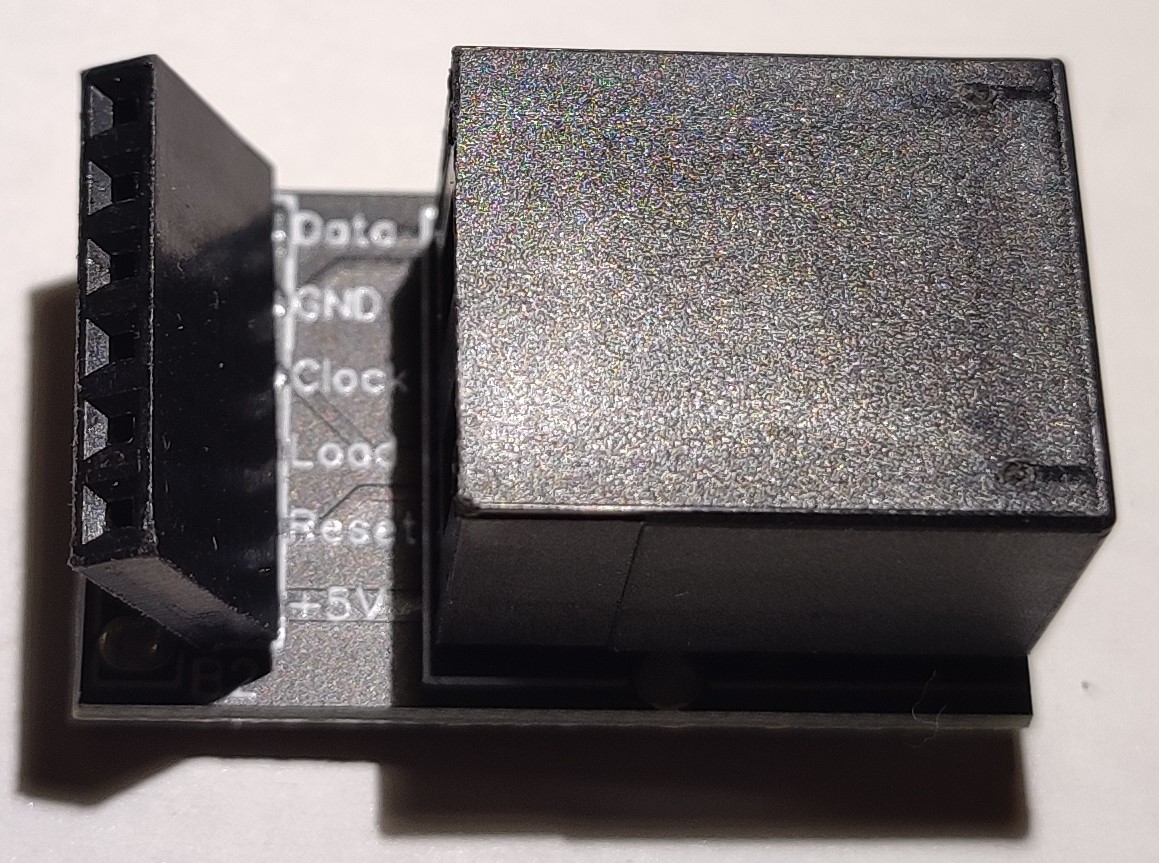

Un premier moyen d’améliorer ce bus est effectivement de créer un adaptateur 6 broches <=> RJ45 (“S88 <=> S88N”) à placer directement à la sortie de la CS2. Exemple avec une création personnelle d’un adaptateur. (PS : pour les résident suisse, si cela peut vous intéresser j’en ai encore quelques un dans mon stock. On peut aussi les utiliser pour remplacer le cable plat entre les modules de rétrosignalisation de première génération Märklin 6088/60880).
CS3+ :

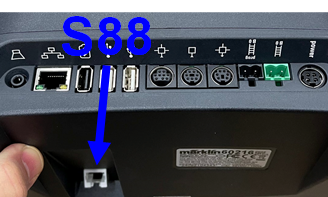

Elle possède 1 port S88N (RJ45), situé au dessous de la centrale. Le bus est alimenté en 12V. Attention si vous posséder d’anciens modules de rétrosignalisation de certaines marques ces derniers peuvent ne pas être compatible avec le 12V ! C’est d’ailleur le cas des Märklin 6088 et 60880.
Donc en plus du 12V en utilisant des câbles en CAT 5 de bonne facture cela améliore grandement la fiabilité du bus. Cependant si vous avez un réseau relativement étendus avec un nombre supérieur à 25 modules (16 entrées) de rétrosignalisation, vous risquez fortement de continuer à vous retrouver avec des problématiques de fiabilité. Et ce malgré toutes les précautions que vous aurez prise pour éloigner le bus S88 du courant de traction de votre réseau ou toutes autres alimentations.
Donc en cas de besoin d’un nombre élevé d’entrées de rétrosignalisation, je conseille d’utiliser maxi 15 à 20 modules directement sur le bus de la CS3+, puis pour les modules les plus éloignés de faire appel à un ou plusieurs L88, bien que cela ait un coût non négligeable.
Au niveau de la consommation mesurée (au multimètre) pour une CS3+ avec 31 modules RM-88-N-O de LDT-Littfinski (je sais je suis fou d’en avoir mis autant), elle n’atteint qu’une consommation de 98 mA. soit 3.1 mA par module. On est donc très loin des 10mA par module qu’annonçait Jean, mais peut-être que les Märklin 60881 sont eux plus gourmand.
Donc sur les 3A/(5A) disponible en fonction de l’alimentation de la CS3+ cela reste extrêmement marginal. Au vu du prix d’un L88 135€ + 70€ (pour l’alim), si vous n’avez pas besoin d’un nombre élevé d’entrée la CS3+ reste selon moi, plus rentable qu’une CS3 & L88. A noter également qu’il est bien évidemment possible par la suite de connecter jusqu’à 3 L88 à une CS3+ comme sur la CS3.
L88 :
Ce dernier bien qu’ayant un coût très élevé, possèdes des avantages :
- 16 entrées intégrée
- 3 départs de bus S88 (2x RJ45 et 1x 6 broches), ce qui permet d’avoir des 3 bus qui partent dans des directions différentes et qui sont ainsi plus court limitant les risques de perturbation et le cas échéant permet de résoudre plus facilement les problématiques. De plus on peut choisir si le fonctionnement ce fait en 5 ou 12V (Attention : 1 seul switch pour les 3 bus).
A noter encore que si vous souhaiter utiliser le bus avec les 6 broches, il est conseillé d’utiliser des adaptateurs pour relier les modules via des câbles Ethernet CAT5 et non le câble plat.
Liens :
Site officiel de la norme S88N : s88-N feedback bus - transmission via network cable
Belle soirée,
Blaise
