Bonsoir tout le monde,
Je viens d’acquérir sur un site de vente aux enchères la Central Station 60213 pour remplacer mon ancienne Cs 60212 qui a rendu l’âme après 6 ans de bons et loyaux services.
Si l’un de vous possède cette Station, j’aimerais qu’il m’explique comment trouve-t-on l’écran qui indique l’état des contacts S88, comme c’était le cas avec la CS 60212. Rien n’est indiqué à ce sujet dans le mode d’emploi !
Cela me semble indispensable pour le contrôle de l’occupation des voies.
D’avance un grand merci pour votre réponse.
Bonne soirée
Hubert
Bonjour,
J’ai de la peine à comprendre pourquoi tu as changé de marque pour ta centrale
. Si ta CS1 fonctionnait bien, que tu en étais content et que tu la maitrisais bien, pourquoi changer pour quelque chose que tu ne connais pas du tout?
Surtout lorsqu’il existe une centrale de dernière génération qui possède les mêmes fonctionnalités que tu connaissais dans la CS1.
Tu risque d’avoir beaucoup de surprise, et pas forcément que des bonnes!
Elle a rendu l’âme comment ton ancienne centrale CS1?
Cordialement.
R_E
J’ai de la peine à comprendre pourquoi tu as changé de marque pour ta centrale
Bonjour R_E
Je n’ai pas changé de marque puisque la CS 1 est de Märklin tout comme la CS 2 !
Tu risque d’avoir beaucoup de surprise, et pas forcément que des bonnes
Veux-tu bien préciser ta pensée. Pourquoi aurais-je de mauvaises surprises ? Connais-tu cette Centrale ?
Elle a rendu l’âme comment ton ancienne centrale CS1?
C’est le BUS S88 qui a cramé et en chauffant a détérioré les composants. Mon SAV l’a envoyé chez ESU. Ils m’ont indiqué un devis de réparation trop élévé. Comme je ne roule pas sur l’or, j’ai trouvé cette occasion pour pas cher.
Voilà ! J’ai peut-être fait une erreur, je l’assumerai !
Merci pour ta réponse. Amitiés !
Hubert
Je n’ai pas changé de marque puisque la CS 1 est de Märklin tout comme la CS 2 !La CS1 a été fabriquée par ESU pour Märklin. D’ailleurs tu indiques toi-même qu’elle a été renvoyée chez ESU pour la réparation. Mais bon, il fallait y penser et si tu as eu ta CS2 a un bon prix, ça valait peut-être le coup.
Tu risque d’avoir beaucoup de surprise, et pas forcément que des bonnesVeux-tu bien préciser ta pensée. Pourquoi aurais-je de mauvaises surprises ? Connais-tu cette Centrale ?J’ai seulement parlé d’un risque, car je ne connais pas la CS2. J’ai juste constaté que si déjà tu n’as pas pu trouver l’état des entrées S88, je n’ose pas imaginer la suite.
C’est le BUS S88 qui a cramé et en chauffant a détérioré les composants. Mon SAV l’a envoyé chez ESU. Ils m’ont indiqué un devis de réparation trop élevé. Comme je ne roule pas sur l’or, j’ai trouvé cette occasion pour pas cher.Donc plus rien ne fonctionne sur cette centrale, même pas les fonctions de conduite?
Voilà ! J’ai peut-être fait une erreur, je l’assumerai !Non, je ne pense pas que ce soit une erreur car toutes ces centrales se valent (si on ne va pas dans les petits détails). C’est juste que tu devras réapprendre à utiliser cette nouvelle centrale au lieu de continuer sur ce que tu avais l’habitude.
Cordialement.
R_E
C’est juste que tu devras réapprendre à utiliser cette nouvelle centrale
Ne t’en fais pas pour moi ! Mes connaissances en centrale Märklin sont assez étoffées car j’ai commencé avec la toute première, puis la Mobile station première génération, puis dernière génération, enfin avec la CS 60212 ESU. Le système est toujoutrs le même, a part quelques détails.
Quand au contrôle des états S88, comme je pilote avec RRTC, le logiciel me permettra de palier à ce manque.
En tous cas, merci pour ton intervention et bonne soirée !
Hubert
Bonsoir Hubert

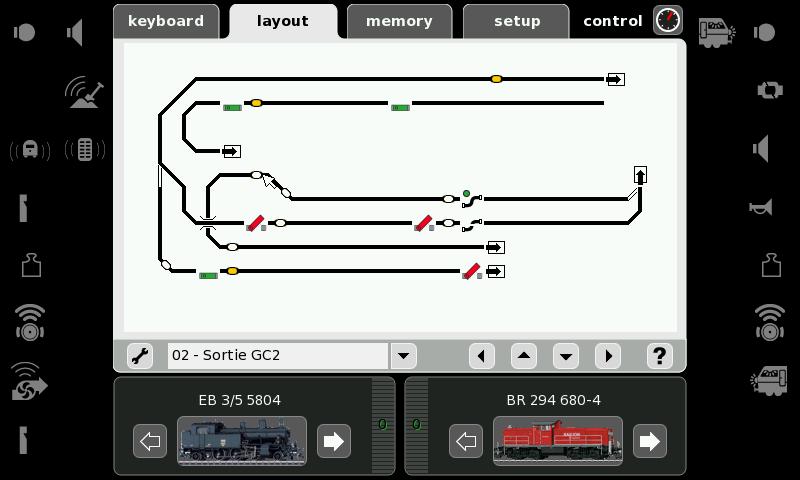

La CS2 a été conçue dès le départ avec un TCO (onglet layout), le panneau de contrôle des contacts de rétro-signalisation S88 est inutile, car chaque contact peut être insérer à son emplacement sur le réseau du TCO.
Comme dans ton cas tu utilises RRTC, je comprends aisément que le TCO sur la Centrale fera double emploi avec le logiciel. Cependant, il est très facile sur le TCO de créer un tel panneau de contrôle sans redessiner le réseau ferroviaire. Il suffit tout simplement de mettre bout à bout les contacts S88 sur une ou plusieurs page(s) du TCO comme le démontre l’exemple ci-dessous. Pour plus de lisibilité, les contacts sont regroupés par quatre.

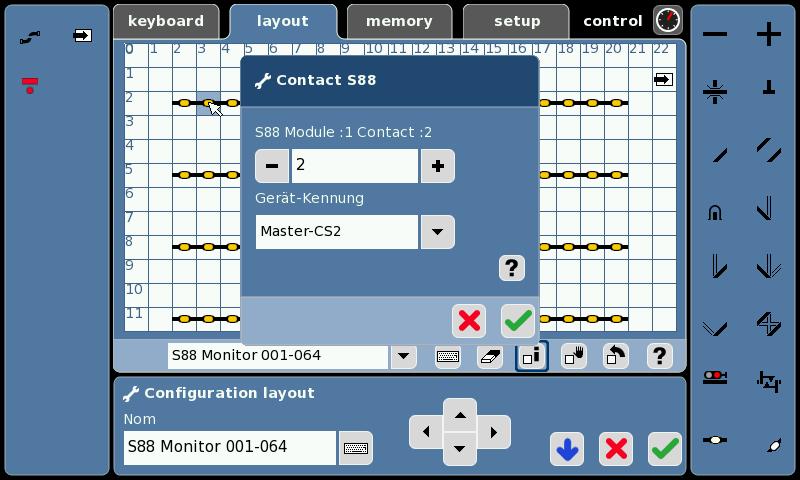

Exemple du contact 2
Lorsque le symbole est jaune, le contact est activé. Lorsqu’il est blanc, il est désactivé
Au final, cela représente tout de même quelques minutes de travail pour obtenir ce tableau de contrôle des contacts S88.
A+
Bonjour Roland,
Ouah ! Cà a le mérite d’être clair !
Merci Roland pour ces explications. Je viens de trouver la combine par moi-même ce matin ! Il faut en effet pas mal de temps pour tracer toutes les connexions S88 d’un réseau sur le TCO de cette Centrale, qui n’était pas le cas sur la CS1 qui possédait son propre panneau de contrôle intégré.
Bonne journée !
Hubert
Super, Roland !!
Ton cours s’enrichit encore d’une belle page !!!
A+,
Amitiés
,
Christian
Bonjour à tous,
Je reprend le cours de la discution au sujet de la CS 2 (60213) que je trouve en elle-même géniale en tous point, sauf que je suis sur le point de me poser la question de sa compatibilité avec le logiciel RRTC avec lequel je suis dans l’impossibilité d’établir une liaison avec le PC.
Je vous explique mon souci :
Mon matériel :
- 1 PC équipé de Windows XP avec port Ethernet (sans connexion Internet)
- RRTC Silver 7 installé sous license
- La CS Märklin 60213 branché avec câble croisé
- Un réseau 5.50 m / 1.60 m en voie C avec module S88 , K83 , K84 etc.
Tout ce petit monde fonctionnait à la perfection avec mon ancienne CS1 mise à jour ESU tombée en panne après 6 ans sans problème. La réparation étant trop onéreuse j’ai acheté sur un site de vente aux enchères la CS 2 pour un prix interressant !
Mais voilà, mon gros problème c’est qu’il m’est impossible de configurer la liaison PC -CS. Pourtant, j’ai potassé tous les sujets abordant ce domaine sur les forums existants.
J’ai obtenu une foule de renseignements et de conseils, mais rien ne marche !
Sur la CS, je met :
l’adresse CS IP 192.168.1.2
Le masque réseau: 255.255.255.0
i47.servimg.com/u/f47/13/77/02/42/img_5114.jpg
Sur l’ordi, je met :
Adresse IP : 192.168.1.1
Masque 255.255.255.0
i47.servimg.com/u/f47/13/77/02/42/img_5115.jpg
Excusez le flou des photos !
Cette configuration est celle qui m’a le plus été conseillé. Il va de soi que j’ai testé toutes les config imaginables mais j’ai toujours le même scénario : ce fameux écran :
i47.servimg.com/u/f47/13/77/02/42/img_5116.jpg
Est-il possible que ce problème provienne d’une autre source que simplement informatique ?
Je n’en sais rien ! Je ne sais plus que faire ! J’attends avec impatience une solution venant de personnes ayant déjà eu ce problème.
En tout cas, merci d’avance !
Salutations !
Hubert
Bonjour,
La connexion réseau n’est pas PlugPlay, surtout pour des périphériques comme la CS ou l’ECoS. Lorsqu’on modifie les paramètres réseau (adresse IP, etc…), il est sage de redémarrer la centrale. Il n’est également pas très recommandé de la débrancher du réseau. Finalement, il est aussi recommandé que le réseau soit établit lorsqu’on démarre la centrale (câble connecté et ordinateur démarré).
Lorsque l’on change les paramètres sur l’ordinateur, il faut au minimum désactiver et réactiver la connexion réseau pour que les nouveaux paramètres soient pris en compte.
Ensuite, on peut alors essayer d’effectuer un PING pour savoir si l’ordinateur voit la centrale au travers du réseau. Dans ton cas, il faut exécuter la commande “ping 192.168.1.2” et voir si tu obtiens des réponses. Si c’est “4 lost”, c’est que le réseau n’est pas en ordre.
Fait déjà ça et on voit pour la suite si ça ne marche toujours pas.
Cordialement.
R_E
Ensuite, on peut alors essayer d’effectuer un PING pour savoir si l’ordinateur voit la centrale au travers du réseau. Dans ton cas, il faut exécuter la commande “ping 192.168.1.2” et voir si tu obtiens des réponses. Si c’est “4 lost”, c’est que le réseau n’est pas en ordre.
Bonjour R_E
Merci pour ta réponse.
J’aimerais que tu m’explique ce que veut dire “effectuer un PING” et comment faire ? Et c’est quoi “4 lost”?
Je ne suis pas un champoin en informatique !
J’ai effectué les différentes manipulations que tu m’as conseillé de faire et j’ai remarqué qu’une connexion se fait pendant une dizaine de secondes. Pendant ce labs de temps, si j’actionne un aiguillage ou un signal un seul changement ou un clic d’aiguillage s’effectue et de nouveau, la fenêtre d’erreur s’affiche !
Une autre question
La CS possède un écran CAN Gatway avec les options :
-AUS
-AUTO
-BROADCAST
-ADRESSE CIBLE
Que doit-on mettre comme données dans ces rubriques ?
Autre chose :
Quand j’entre l’adresse “http://192.168.1.2” dans le champ adresse internet, la page de la CS s’affiche.
Donc l’ordi reconnait la CS !
J’espère que ces quelques indices permettront de cerner le problème !
Encore merci de m’aider !
Salutations
Hubert
Bonsoir Hubert,
Je vais peut-être dire une bêtise : :mais il me semble que la possibilité d’utiliser une CS2 avec RRTC est récente.
Peut-être faire les mises à jour de RRTC ?
Sur le site de RRTC la dernière version est V7.0 F6
Dans RRTC tu indiques quelle adresse ?
Guy
Bonsoir Guy,
J’ai installé la toute dernière version V7. 0 F6. Donc ce n’est pa slà le problème.
Dans RRTC tu indiques quelle adresse ?
J’ai indiqué l’adresse suivante : 192.168.1.2
Dis-moi si c’est pas juste !
Merci bonne soirée !
Hubert
J’ai indiqué l’adresse suivante : 192.168.1.2
Je ne suis pas spécialiste de RRTC mais l’adresse semble la bonne car tu indiques bien celle de la CS2.
J’ai fait un test avec la démo gold. J’ai le même problème.
Pour la commande ping… Sous windows XP, : tu fais démarrer, puis Exécuter et tu tapes ping 192.168.1.2 puis OK
Bonne soirée.
Guy
Une autre question
La CS possède un écran CAN Gatway avec les options :
-AUS
-AUTO
-BROADCAST
-ADRESSE CIBLE
Que doit-on mettre comme données dans ces rubriques ?
Bonsoir Hubert.
Pour le menu CAN :
CAN-Gateway starten : Broadcast
Adresse cible : 192.168.1.1 (l’adresse de ton PC)
Autre chose :
Quand j’entre l’adresse “http://192.168.1.2” dans le champ adresse internet, la page de la CS s’affiche.
Donc l’ordi reconnait la CS !
Nul besoin d’essayer le ping car lorsque tu appelles le serveur web interne de la CS2 tu y es bien connecté, cela signifie donc que la connexion LAN (réseau informatique) fonctionne parfaitement.
Par contre, il me semble que sur la configuration IP de ton PC tu donnes 192.165.1.1 (l’image est un peu trouble est je n’arrive pas à lire correctement la valeur) comme passerelle par défaut. Même si dans ton cas, ce paramètre ne devrait pas avoir trop d’importance, indique cependant 192.168.1.1
A+
Bonjour les amis !
Je vous dois à tous une fière chandelle.
[font=Arial Black]Cà marche !!![/font]
Je remercie sincèrement tous ceux qui m’ont aidé par leurs conseils pertinents.
Vive le Forum !
Bonne journée /Amitiés!
Hubert
